Wenzhou Shangming Electric Co., Ltd. является ведущим производителем и поставщиком электрооборудования премиум-класса.

Шанмин— надежный производитель и поставщик корпусов распределительных коробок. Благодаря нашему обширному опыту мы предлагаем продукцию из различных материалов и спецификаций, а также можем предоставить индивидуальные решения, адаптированные к вашим конкретным потребностям.

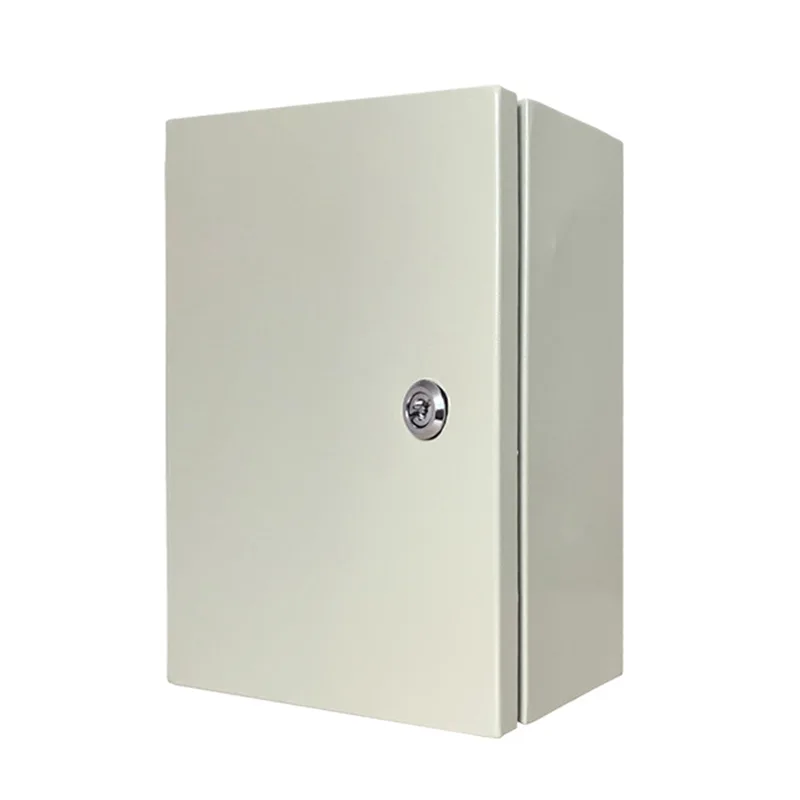

Ключевые особенности

1. Физическая защита: Обеспечивает защиту от пыли, воды и попадания посторонних предметов, предотвращая при этом случайный контакт между персоналом и компонентами, находящимися под напряжением.

2. Защитная изоляция: Изолирует высоковольтное и сильноточное оборудование от рабочей среды, тем самым снижая риски поражения электрическим током и возгорания.

3. Платформа для установки компонентов: Корпус распределительной коробки оснащен DIN-рейками, монтажными кронштейнами и предварительно просверленными отверстиями для облегчения стандартизированной установки таких компонентов, как автоматические выключатели и счетчики электроэнергии.

4. Электромагнитное экранирование.: Сводит к минимуму воздействие внешних электромагнитных помех на внутреннюю схему управления.

5. Экологическая адаптивность: Благодаря использованию различных материалов и степеней защиты корпус подходит для широкого спектра условий эксплуатации, включая внутренние, наружные и промышленные условия.

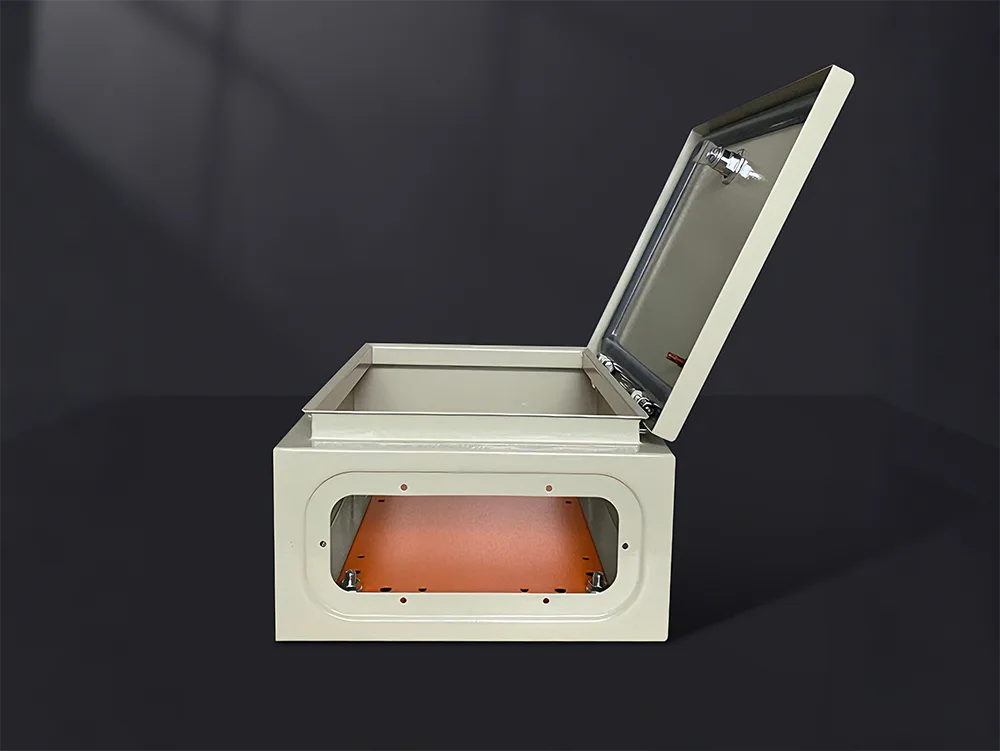

Структурные компоненты

Дверь шкафа: Доступны варианты с прозрачными и сплошными дверцами; пользовательские конфигурации доступны в Shangming.

Монтажная пластина: Металлическая пластина, используемая для внутреннего крепления компонентов; он съемный, что облегчает сборку вне шкафа.

Нокауты: Предварительно перфорированные кабельные вводы предназначены для размещения кабелей различного диаметра.

Уплотнительная прокладка: высокоэластичная прокладка по периметру дверной панели, служащая важным элементом для обеспечения указанного уровня защиты IP.

Болт заземления: необходим для обеспечения надежного заземления металлического корпуса, что предотвращает возникновение электрического напряжения на корпусе.

Сценарии применения

I. Построение низковольтных систем распределения электроэнергии

Наши распределительные коробки служат распределительными коробками для коммерческих зданий, жилых этажей и для распределения электроэнергии в общественных местах.

Они действуют как монтажные платформы для таких компонентов, как автоматические выключатели и устройства защитного отключения, упрощая стандартизацию проводки и защитную защиту, одновременно повышая общую аккуратность и безопасность системы распределения электроэнергии.

II. Промышленное оборудование и автоматизация управления

Они функционируют как шкафы управления оборудованием, шкафы управления автоматизированными производственными линиями и корпуса для систем управления ПЛК.

Внутри они размещают такие компоненты, как контакторы, реле и модули управления, защищающие электрооборудование от загрязнения пылью и маслом, а также облегчающие интеграцию и обслуживание оборудования.

III. Наружное распределение электроэнергии и инженерные проекты

Они служат временными наружными электрораспределительными устройствами, распределительными устройствами для строительных площадок и шкафами управления дорожным освещением.

Если вам требуется продукт, изготовленный по индивидуальному заказу для этих применений, мы рекомендуем выбрать продукт с высокой степенью защиты (например, IP54/IP65), чтобы обеспечить устойчивость к воде, пыли и дождю.

IV. Фотоэлектрические и новые энергетические системы

Компания Shangming предлагает корпуса дляФотоэлектрические объединительные коробки, фотоэлектрические шкафы с сетевым подключением и блоки управления системами хранения энергии.

Являясь основным корпусом для нового энергетического оборудования, эти корпуса обеспечивают защиту, изоляцию и пространство для монтажа, отвечая требованиям длительной эксплуатации на открытом воздухе.

V. Коммуникации и инфраструктура

Вы можете связаться с нами, чтобы изготовить по индивидуальному заказу шкафы управления для оборудования связи, распределительные коробки для слаботочных систем, коробки электропитания для систем наблюдения и многое другое.

Это обеспечивает защиту силового оборудования связи, предотвращает внешние помехи и воздействие на окружающую среду, а также повышает общую стабильность системы.

Какие факторы следует учитывать при выборе распределительной коробки?

1. Размеры и характеристики

При выборе мы не рекомендуем выбирать корпус, который просто точно соответствует компонентам. Площадь, занимаемая внутренними компонентами, не должна превышать 80 % площади опорной плиты. Остальные 20% пространства зарезервированы для проводки, отвода тепла и возможного будущего расширения; поэтому вы всегда должны оставлять некоторый запас при выборе.

Что касается глубины, необходимо учитывать общую глубину автоматических выключателей (включая их ручки управления), кабельных каналов и самой двери корпуса. Это особенно важно для сильноточных автоматических выключателей в литом корпусе, к которым предъявляются значительные требования по глубине; игнорирование этого фактора может помешать правильному закрытию двери.

2. Степень защиты (код IP)

Пожалуйста, выберите соответствующую степень защиты в зависимости от серьезности условий установки:

Внутренние офисы/коридоры: IP30 – IP40 достаточно.

Промышленные мастерские: рекомендуется IP54 для обеспечения защиты от пыли и брызг воды.

Наружные/фотоэлектрические системы: IP65 или выше является обязательным, а дверные швы должны иметь сплошную встроенную уплотнительную прокладку.

3. Материал и коррозионная стойкость

Холоднокатаная сталь: наиболее универсальный вариант, подходящий для большинства сухих помещений.

Нержавеющая сталь (304/316): подходит для фармацевтической, пищевой промышленности и прибрежных зон с высоким уровнем воздействия солевых брызг. Нержавеющая сталь 316 обеспечивает превосходную коррозионную стойкость по сравнению со сталью 304.

4. Управление температурным режимом

Управление теплом часто упускается из виду в распределительных коробках высокой мощности. Мы рекомендуем делать выбор, исходя из следующих сценариев:

Пассивное охлаждение: если тепло, выделяемое внутри корпуса, минимально, подойдет полностью герметичный корпус.

Активное охлаждение. Если в шкафу размещены такие компоненты, как преобразователи частоты (ЧРП), устройства плавного пуска или сильноточные контакторы, необходимо выбрать шкаф, оборудованный вентиляционными жалюзи. В некоторых случаях может даже потребоваться выбрать модель с предварительно просверленными монтажными отверстиями для осевого вентилятора охлаждения.

Защита от солнечного света: Для наружных корпусов мы рекомендуем конструкцию с двойной крышей, чтобы прямые солнечные лучи не вызывали резкого повышения внутренней температуры.

5. Простота установки и эксплуатации.

Направление открывания двери: Определите, какая дверь, открывающаяся слева или справа, более удобна, учитывая доступное пространство на месте установки. Некоторые из высококачественных корпусов Shangming оснащены двусторонними дверцами (их можно настроить так, чтобы они открывались как слева, так и справа).

Ввод/вывод кабеля: убедитесь, что кабели будут входить и выходить сверху или снизу шкафа. Мы рекомендуем выбирать корпус со съемной фланцевой пластиной; сверление отверстий для ввода кабеля во фланцевой пластине обеспечивает большую гибкость и обеспечивает превосходное уплотнение по сравнению с сверлением непосредственно в корпусе корпуса.

Тип замка: стандартный промышленный треугольный замок, замок с ключом или противопожарный кулачковый замок.

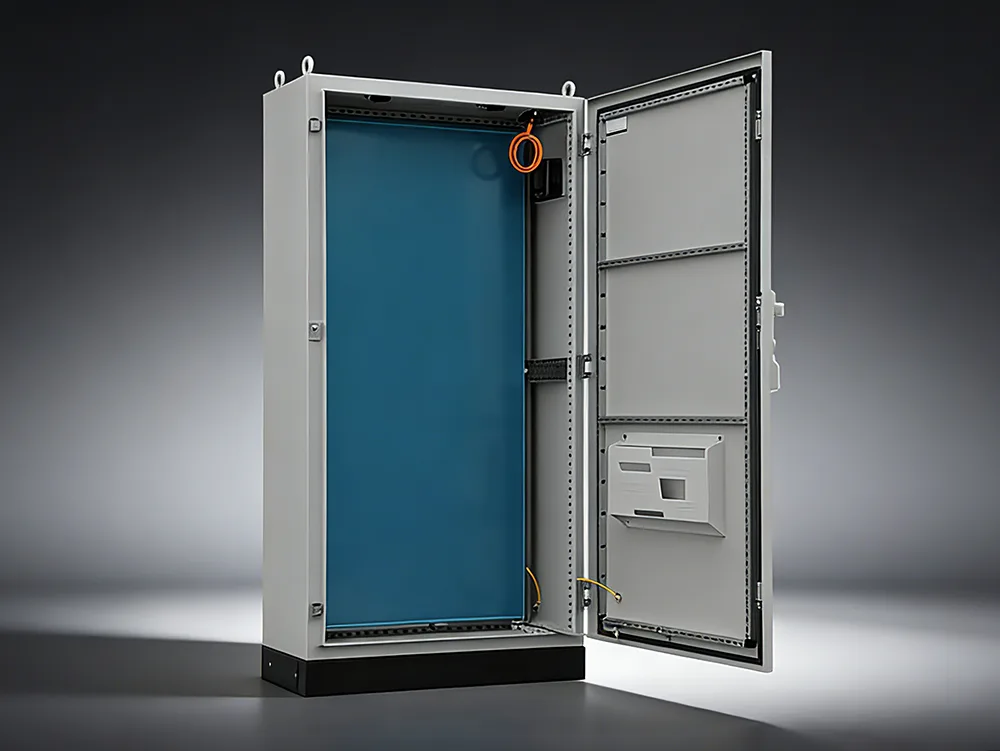

Помимо различных видовкорпуса распределительных коробокКомпания Shangming также предлагает напольные шкафы распределения питания — ключевой компонент нашей высококачественной линейки продукции. Выберите нас в качестве долгосрочного поставщика, чтобы воспользоваться универсальными индивидуальными решениями и ценами напрямую с завода.

Ключевые особенности

Высокая несущая способность: Для наших напольных распределительных шкафов мы обычно используем холоднокатаные стальные пластины толщиной 2,0 мм или более, которые либо свариваются, либо собираются для формирования конструкции. Эта прочная конструкция позволяет шкафу надежно удерживать тяжелые автоматические выключатели рамного типа, медные шины большого сечения и трансформаторные кабели.

Модульная конструкция: Внутри имеется модульная система расположения отверстий, позволяющая гибко регулировать поперечные балки и монтажные пластины в соответствии с конкретными требованиями. Такая конструкция обеспечивает удобные обновления и расширения при необходимости.

Вентиляция и отвод тепла: Учитывая высокие уровни тока, обычно присутствующие в шкафу, корпус оборудован выпускными отверстиями вверху и воздухозаборными отверстиями внизу для обеспечения эффективного притока воздуха. Кроме того, клиенты могут запросить специальную конфигурацию для интеграции в продукт системы принудительного воздушного охлаждения.

Общие классификации кабинетов

По своей конструктивной форме напольные шкафы в основном делятся на две основные категории:

1. Фиксированный тип

Характеристики: Внутренние компоненты жестко закреплены с помощью опорных кронштейнов; после подключения их нельзя перемещать.

Применения: Имеет простую структуру и низкую стоимость; обычно используется в условиях, когда требования к непрерывному электропитанию не являются чрезвычайно строгими.

Типичная модель: Шкаф распределения электроэнергии переменного тока низкого напряжения типа GGD.

2. Выдвижной/съемный тип

Характеристики: Каждый отдельный контур размещен в отдельном независимом выдвижном блоке.

Применение: Чрезвычайно удобно для обслуживания. В случае выхода из строя конкретной цепи соответствующий ящик можно просто вытащить и заменить новым без необходимости отключения основного источника питания.

Типичные модели: усовершенствованные шкафы распределения питания типа GCK, GCS и MNS.

Напольные и настенные распределительные коробки: в чем разница?

Рекомендации по выбору продукта и настройке

В зависимости от требований вашего конкретного проекта, на этапе предпродажной подготовки,Шанминпорекомендует вам наиболее подходящую конфигурацию. Вообще говоря, сценарии приложений, которые мы наиболее часто поддерживаем, перечислены ниже вместе с соответствующими рекомендациями по настройке.

1. Промышленное распределение электроэнергии

Рекомендуемая конфигурация:

Размеры шкафа: 1800–2200 мм (В) × 600–1000 мм (Ш) × 600–1000 мм (Г)

Материал: холоднокатаный стальной лист (≥1,5 мм).

Степень защиты: IP30/IP40

Структура: Одиночный шкаф или спаренные шкафы (модульные/разделяемые).

Внутри: Предназначен для установки автоматического выключателя / автоматического выключателя + системы сборных шин.

2. Сильноточные/магистральные системы ввода линий.

Рекомендуемая конфигурация:

Ширина: ≥800 мм

Глубина: ≥800 мм

Структура: двухдверная или многодверная конструкция.

Внутреннее пространство: поддерживает сильноточные медные шины; включает зарезервированное место для верхнего или нижнего ввода кабеля.

3. Шкафы управления автоматизацией/ПЛК

Рекомендуемая конфигурация:

Размеры: 1600–2000 мм (В)

Материал: стальной лист с порошковым покрытием/нержавеющая сталь.

Степень защиты: IP40/IP54

Внутри: Монтажная пластина + DIN-рейки

4. Наружное применение

Рекомендуемая конфигурация:

Степень защиты: IP54/IP65

Материал: нержавеющая сталь (304/316) или сталь с порошковым покрытием для использования на открытом воздухе.

Особенности: Непромокаемый навес + Уплотнительные ленты + Антиконденсационная конструкция.

5. Высокоагрессивная среда.

Рекомендуемая конфигурация:

Материал: нержавеющая сталь 304/316.

Степень защиты: IP55+

Обработка поверхности: Антикоррозионное покрытие.

Как выполнять плановое техническое обслуживание напольного распределительного шкафа?

1. Очистка и удаление пыли.

С помощью сухой нетканой ткани и пылесоса удалите скопившуюся пыль внутри шкафа; использование влажных тряпок или прямая струя сжатого воздуха строго запрещены.

Особое внимание уделите очистке шин, изоляторов, дугогасительных камер выключателя и вентиляционных каналов.

2. Затяжка электрических соединений.

Осмотрите все точки болтового соединения на предмет ослабления крепления; используйте динамометрический ключ, чтобы повторно затянуть их до указанных значений крутящего момента.

При обнаружении признаков окисления или повреждения дугой клеммы необходимо отполировать или заменить.

3. Функциональное тестирование компонентов

Автоматические выключатели: убедитесь, что операции ручного размыкания и включения выполняются плавно и что механизм отключения реагирует на срабатывание.

Контакторы/реле: проверьте состояние контактов на предмет износа и убедитесь, что сопротивление катушки находится в пределах нормального диапазона.

Конденсаторы: проверьте, нет ли признаков ухудшения емкости, вздутия или утечки электролита.

SPD (устройства защиты от перенапряжения): убедитесь, что окно индикатора состояния горит зеленым и что индикатор деградации не сработал.

4. Испытание характеристик изоляции

С помощью мегаомметра на 500 В или 1000 В измерьте и проверьте следующее:

Межфазное сопротивление изоляции: ≥ 1 МОм;

Сопротивление изоляции фаза-земля: ≥ 1 МОм;

Если измеренные значения оказываются ниже этих стандартов, выясните возможные причины, такие как попадание влаги или загрязнение.

5. Техническое обслуживание механической конструкции

Осмотрите направляющие и механизмы блокировки выдвижных блоков, чтобы убедиться, что они не заедают и не заедают. Смажьте движущиеся части смазкой, специально предназначенной для электрооборудования.

Периодически проверяйте работоспособность механизмов безопасности «Пять предотвращений» (блокировок).

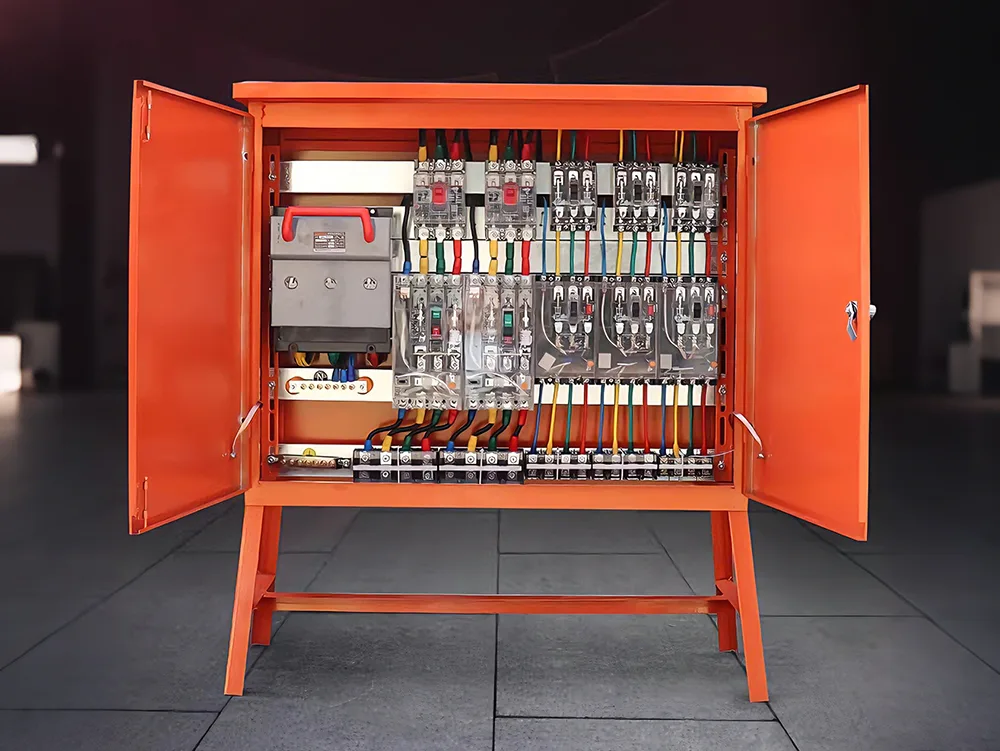

Все еще ищете надежного производителя и поставщика распределительных устройств высокого и низкого напряжения? ВыбиратьШанмин Электрикиз Китая. Мы предоставляем профессиональные продукты и услуги, поддерживаем различные нестандартные запросы на настройку и предлагаем индивидуальные решения для ваших конкретных потребностей проекта.

Категории продуктов

1. Распределительное устройство высокого напряжения

К данной категории относится оборудование с номинальным напряжением от 3 кВ до 35 кВ и выше. Его основная функция — получение и распределение электрической энергии; кроме того, в случае неисправности в линии электропередачи он работает совместно с устройствами релейной защиты, быстро прерывая токи короткого замыкания, достигающие тысяч ампер.

Ключевые компоненты:

Высоковольтные выключатели (вакуумные или элегазовые): служат основными дугогасительными элементами.

Разъединители (изолирующие выключатели): Обеспечивают видимый физический воздушный зазор для обеспечения безопасности во время технического обслуживания.

Трансформаторы тока/напряжения: преобразование сигналов высокого напряжения в сигналы низкого напряжения для контрольно-измерительных целей.

Типичные модели: KYN28 (выдвижной тип с металлическим покрытием), XGN (основной блок фиксированного типа).

2. Низковольтное распределительное устройство.

К этой категории относится оборудование с номинальным напряжением 1000 В или менее. Его основной функцией является управление распределением энергии на конечном этапе внутри энергосистемы. Он распределяет электрическую энергию, пониженную с помощью трансформаторов, на различные этажи, производственные линии или механическое оборудование.

Ключевые компоненты:

Воздушные автоматические выключатели (ACB): используются для основных входящих линий или исходящих линий высокой мощности.

Автоматические выключатели в литом корпусе (MCCB): используются для защиты ответвленных цепей.

Шкафы компенсации конденсаторов: используются для повышения коэффициента мощности системы и снижения затрат на электроэнергию.

Типичные модели:GGD (фиксированный тип), GCK/GCS/MNS (выдвижной/выдвижной тип).

Высоковольтные и низковольтные серии: сравнение

Сценарии применения

Наше распределительное устройство высокого и низкого напряжения находит широкое применение и часто может использоваться одновременно в рамках одной установки для выполнения различных функций. Вы можете настроить комплексное решение с учетом ваших конкретных требований.

Распространенные неисправности и решения по их устранению

Shangming — профессиональный производитель, предоставляющий комплексные услуги послепродажной технической поддержки. Кроме того, вместе с поставкой нашей продукции мы предоставляем полный комплект инспекционной документации, а также инструкции по эксплуатации и техническому обслуживанию. Для вашего удобства мы составили список распространенных проблем ниже.

1. Распространенные проблемы с высоковольтными распределительными устройствами

Признак 1: частичный разряд и шипящие звуки.

Причины: Попадание влаги в детали изоляции; накопление поверхностной пыли, приводящее к разрядам утечки; или коронный разряд, вызванный заусенцами в местах соединения шин.

Решения:

1. Контроль окружающей среды. Убедитесь, что блоки нагрева и осушения внутри шкафа работают правильно.

2. Очистка в обесточенном состоянии. Протрите изоляторы и втулки безводным спиртом.

3. Ультразвуковое обнаружение: во время работы используйте детектор частичных разрядов, чтобы определить точное местоположение источника разряда.

Признак 2: Высоковольтный выключатель не замыкается или не размыкается.

Причины: Поврежденный энергоаккумулирующий двигатель; сгорела цепь управления (катушки включения/отключения); или заедание механического соединения из-за высыхания смазки.

Решения:

Проверка вторичной цепи: Измерьте сопротивление замыкающей и размыкающей катушек и убедитесь, что напряжение вспомогательного источника питания находится в пределах нормального диапазона.

Механическая смазка: повторно нанесите специальную низкотемпературную смазку на компоненты механической трансмиссии.

2. Распространенные проблемы с низковольтными распределительными устройствами

Признак 1: Аномальное повышение температуры в воздушных автоматических выключателях (ACB).

Причины: Недостаточное контактное давление или окисление первичных вставных контактов; ослаблены болты шинопровода.

Решения:

Мониторинг температуры: используйте инфракрасный тепловизор для сканирования контактов и точек подключения.

Обслуживание контактов: обесточьте систему, снимите автоматический выключатель, очистите контакты от оксидных слоев и нанесите смазку для электрических контактов.

Признак 2: Вздутие или разрыв конденсаторов в шкафах компенсации реактивной мощности.

Причины: Чрезмерное содержание гармоник в системе; или перегрев, вызванный частыми переключениями конденсаторов.

Решения:

Замена конденсатора: Своевременно заменяйте вздутые конденсаторы, чтобы предотвратить утечку электролита, которая может привести к короткому замыканию.

Установка последовательных реакторов: Установите последовательные реакторы в цепи компенсации для подавления гармоник.

3. Общие неисправности

Признак: Конденсация — характеризуется образованием капель воды на внутренних стенках шкафа и следами пробоя, видимыми на поверхностях изоляционных компонентов.

Решение:

Герметизация: Отверстия для ввода кабеля в нижней части шкафа должны быть полностью герметизированы огнезащитной замазкой, чтобы предотвратить попадание влаги из кабельной траншеи.

Интеллектуальная модернизация: установите автоматизированную систему мониторинга температуры и влажности в сочетании с конденсационным осушителем для замены традиционных нагревательных панелей.
