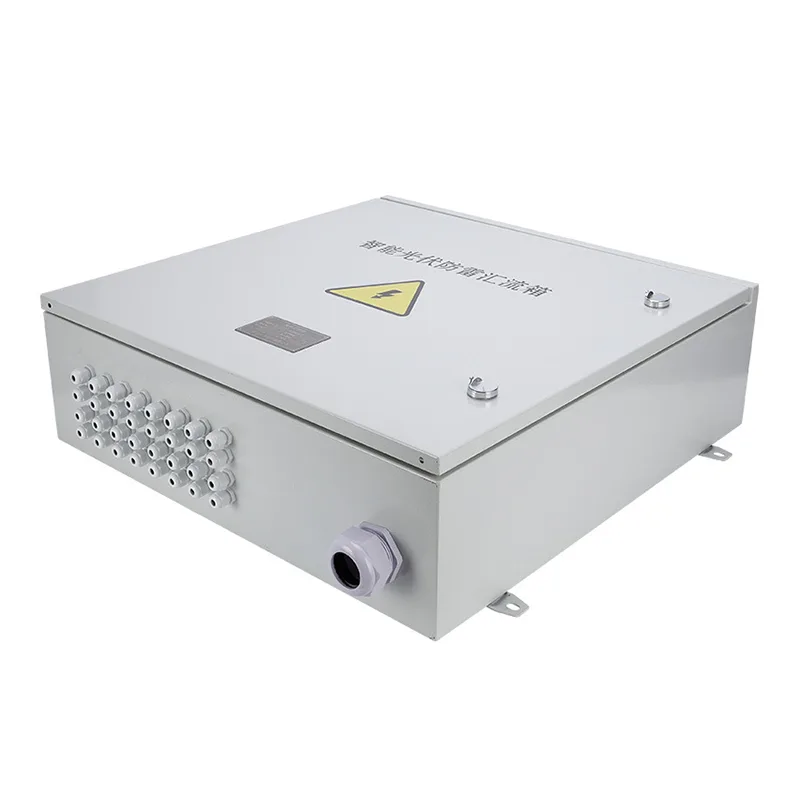

Фотоэлектрический объединительный блок

Компания Shangming является китайским производителем высококачественных фотоэлектрических объединителей. У нас есть собственный завод с более чем 5 производственными линиями, а продукцию стандартных спецификаций можно легко приобрести с быстрой доставкой. Персонализация также является нашей сильной стороной; пожалуйста, свяжитесь с нами, чтобы обсудить решения и получить бесплатное предложение.

Зачем нужны фотоэлектрические объединительные коробки?

На средних и крупных фотоэлектрических электростанциях обычно имеются сотни или даже тысячи солнечных панелей. Если бы каждая панель была напрямую подключена к инвертору, это вызвало бы множество проблем. Во-первых, проводка будет беспорядочной, что значительно увеличит сложность конструкции, а потребление большого количества кабеля постоянного тока значительно увеличит затраты.

Одновременно с этим увеличились бы потери, а передача малых токов на большие расстояния привела бы к значительным падениям напряжения. Позже обслуживание также станет сложной проблемой, поскольку будет сложно быстро обнаружить неисправные струны.

Именно здесь на помощь приходят объединители, решающие эти проблемы. Они действуют как транспортный узел, объединяя небольшие потоки в единый результат.

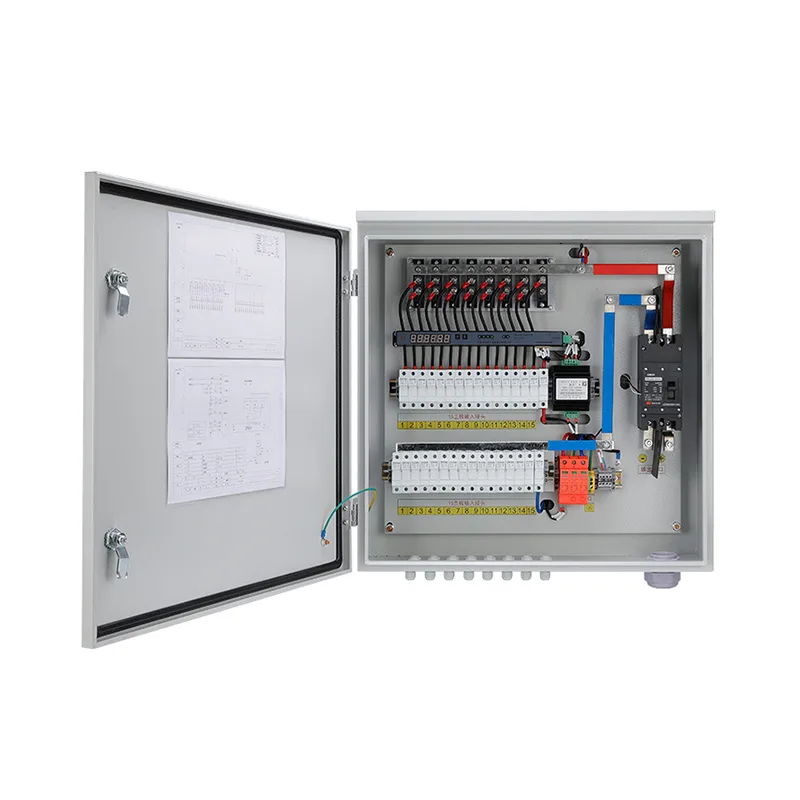

Состав модуля

Основные функции

Сбор тока: блок фотоэлектрического сумматора централизованно выводит постоянный ток от нескольких фотоэлектрических модулей, что позволяет сократить количество кабелей постоянного тока, а также снизить сложность и стоимость системы.

Защита системы: Блок сумматора обеспечивает защиту от перегрузки по току, короткого замыкания, обратного подключения и защиты от перенапряжения для каждой цепочки и общего выхода, предотвращая эскалацию неисправности.

Защитная изоляция: выключатель постоянного тока обеспечивает быстрое отключение во время технического обслуживания или неисправностей, повышая эксплуатационную безопасность.

Мониторинг работы: если выбрана интеллектуальная модель, возможен мониторинг в реальном времени тока цепочки, напряжения, температуры и состояния молниезащиты, что облегчает определение места повреждения и анализ производительности.

Основные типы

Различные типы фотоэлектрических (PV) объединительных коробок различаются по месту установки, уровню напряжения и уровню интеллекта внутри системы, что соответствует различным сценариям применения.

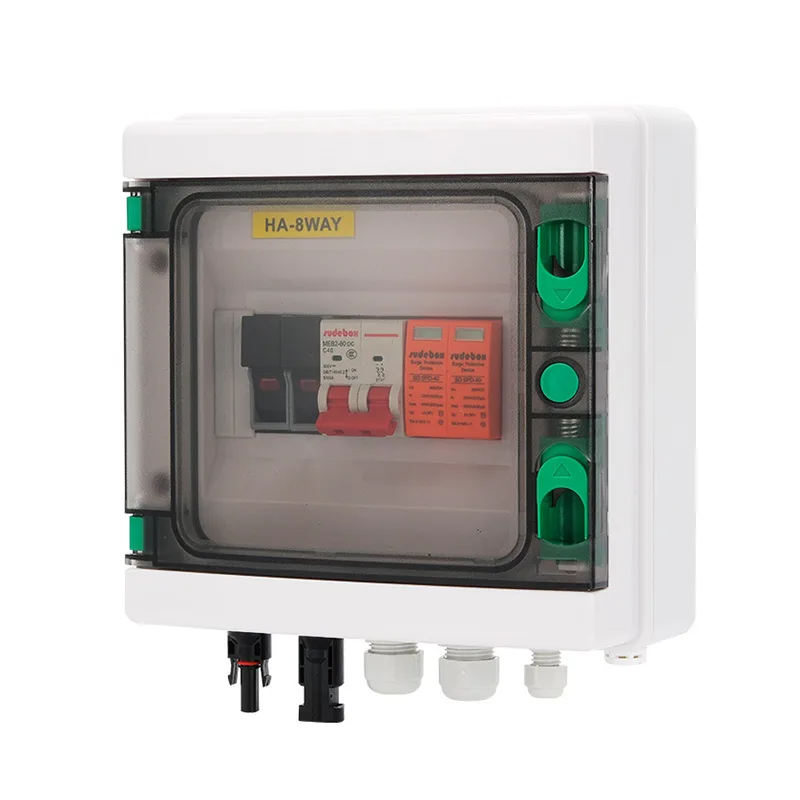

1. Блок сумматора постоянного тока

Чаще всего встречается на фотоэлектрических электростанциях, устанавливается между фотоэлектрическими модулями и инвертором постоянного тока.

Функция: объединяет мощность постоянного тока от нескольких фотоэлектрических цепочек и передает ее на централизованный инвертор.

Конфигурация ядра: включает предохранители постоянного тока, автоматические выключатели постоянного тока и УЗИП.

Применимые сценарии: Крупномасштабные наземные электростанции, централизованные фотоэлектрические системы.

2. Соединительная коробка переменного тока

В основном используется в системах, использующих струнные инверторы. Он устанавливается между выходной стороной переменного тока инвертора и повышающим трансформатором.

Функция: Объединяет выходную мощность переменного тока от нескольких цепных инверторов.

Конфигурация ядра: автоматические выключатели переменного тока, устройства защиты от перенапряжения переменного тока, разъединители; некоторые могут также включать счетчик энергии.

Применимые сценарии: Коммерческие и промышленные фотоэлектрические установки на крыше, наземные электростанции с использованием распределенных инверторов.

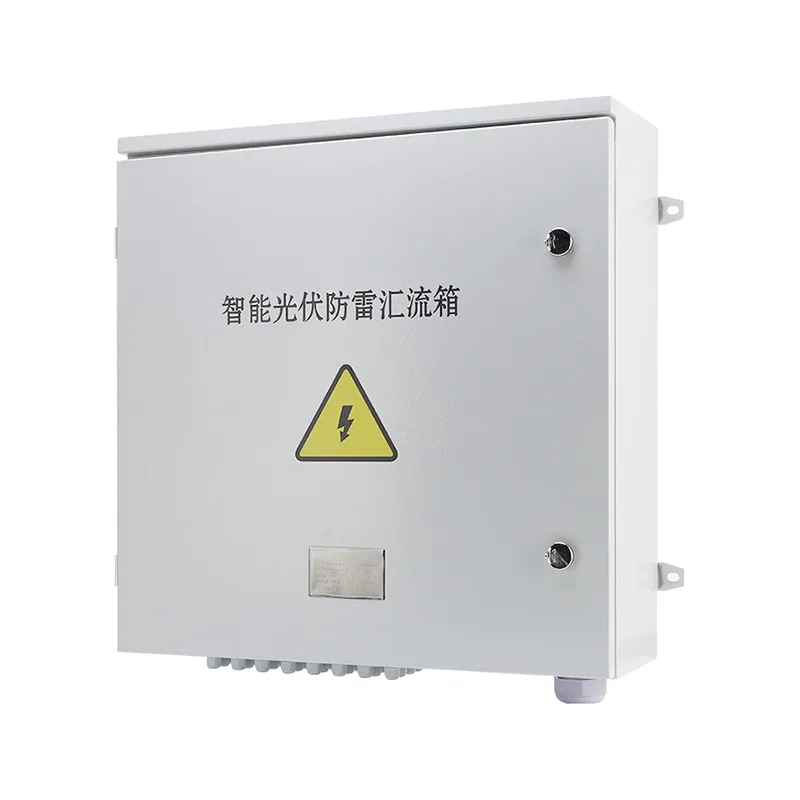

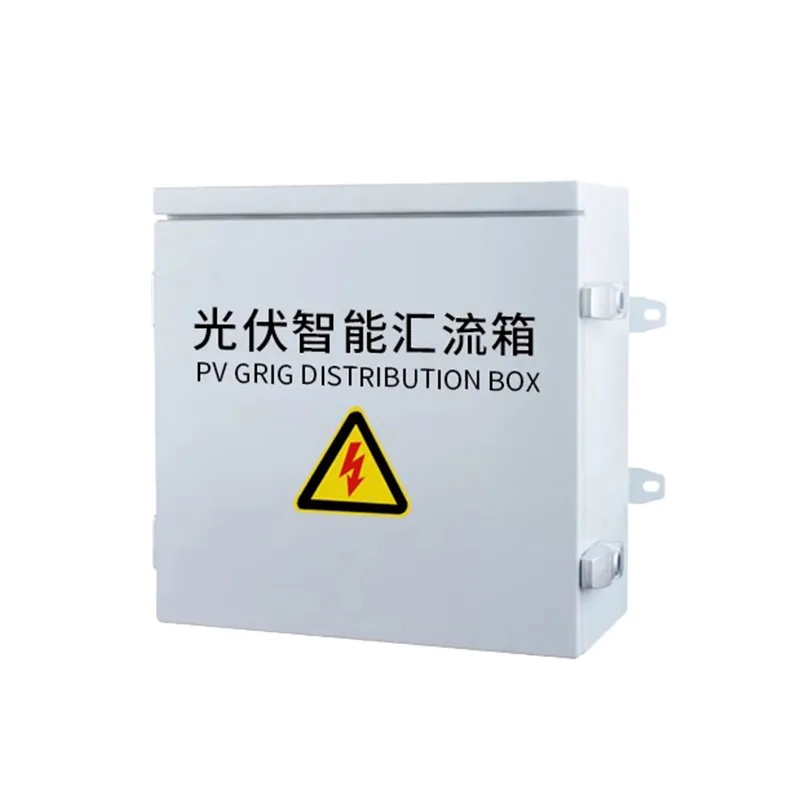

3. Интеллектуальный сумматор

Этот тип коробки добавляет модуль мониторинга к базовому блоку сумматора и в настоящее время является основным выбором для электростанций средней и большой мощности.

Функции: Помимо объединения тока, он может контролировать ток каждой входящей линии, общее напряжение, внутреннюю температуру и состояние сетевого фильтра в режиме реального времени.

Технические преимущества: Благодаря загрузке данных обслуживающий персонал может удаленно определить, какие солнечные панели затенены или повреждены, что обеспечивает точное обслуживание.

Гарантийное и послепродажное обслуживание

Фабрика Shangming обеспечивает гарантию качества, в частности 1-летнюю гарантию на продукцию, изготовленную по индивидуальному заказу, и 2-летнюю гарантию на стандартную продукцию. Гарантия распространяется на дефекты материалов корпуса, неисправности компонентов (при нормальном использовании) и проблемы производственного процесса. Повреждения, вызванные неправильной установкой, неправильным использованием, стихийными бедствиями или несанкционированными модификациями, не покрываются.

В случае возникновения проблем после продажи мы решим их в соответствии со следующим процессом: Сообщите о проблеме (предоставьте фотографии/видео неисправности и номер заказа) → Техническая команда ответит в течение 4 часов → Удаленная диагностика (бесплатное руководство по настройке параметров или замене мелких компонентов; бесплатная замена деталей в течение гарантийного срока) → Если проблема не может быть решена, инженер будет организован для решения проблемы на месте или продукт будет возвращен для ремонта/замены (расходы в течение гарантийного срока мы несем); в чрезвычайных ситуациях в первую очередь могут быть предоставлены заменяющие продукты, чтобы минимизировать потери клиентов.
