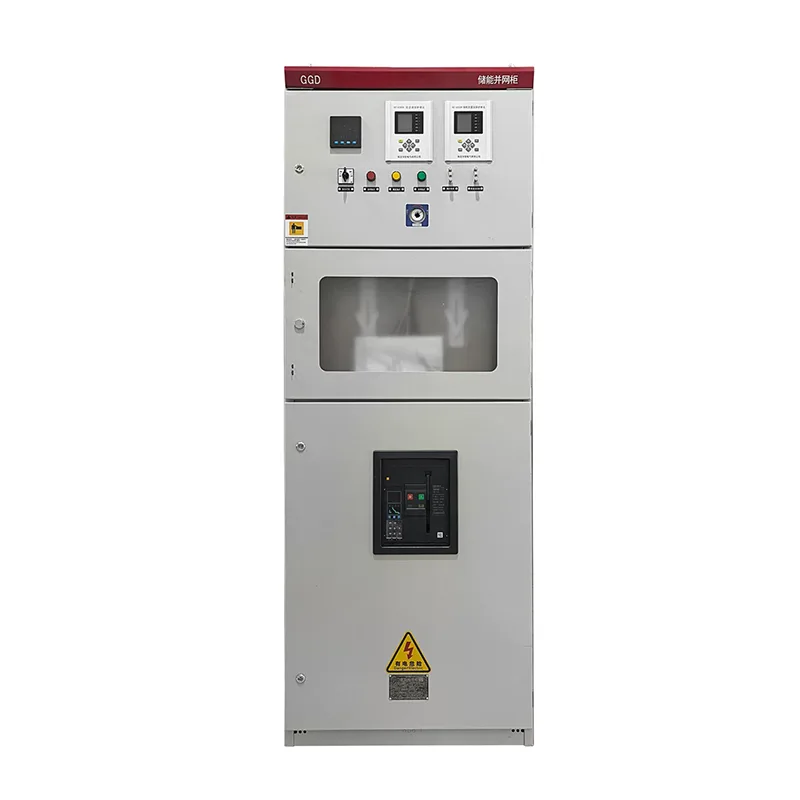

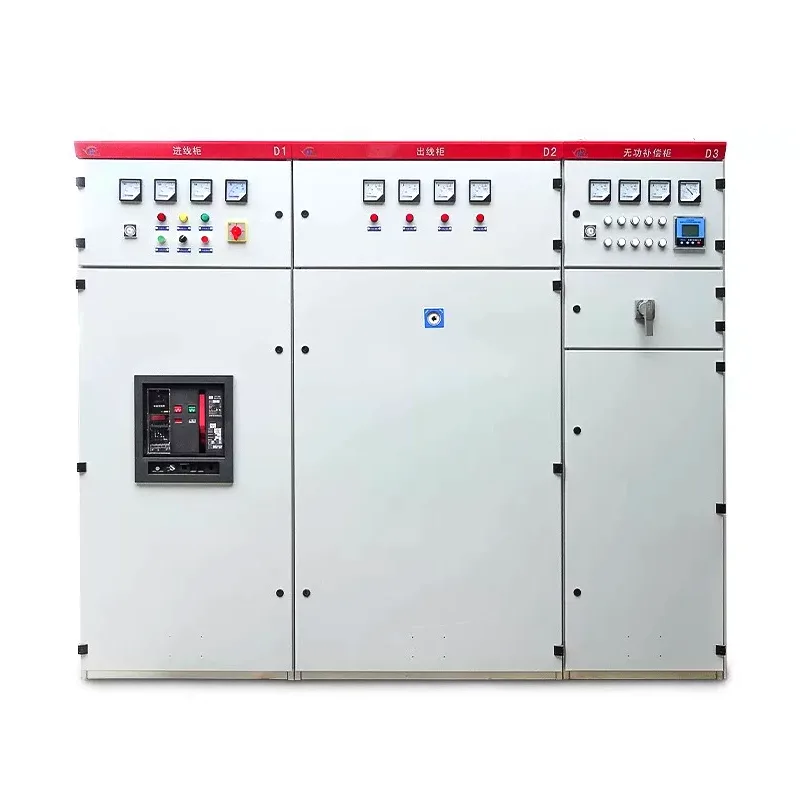

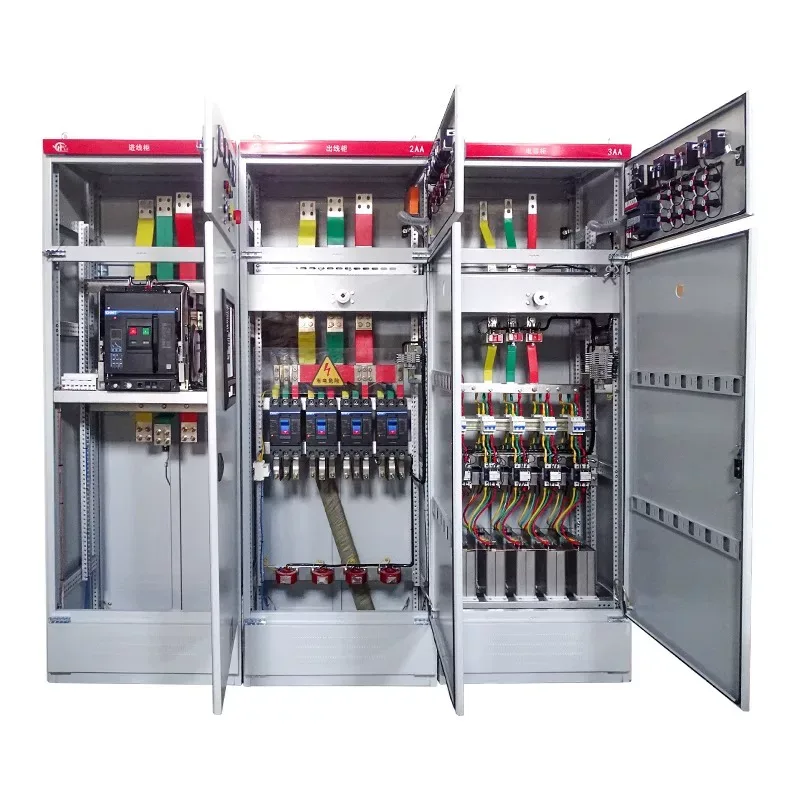

Распределительное устройство низкого напряжения переменного тока GGD

Распределительное устройство низкого напряжения переменного тока GGD представляет собой широко используемый комплектный низковольтный распределитель электроэнергии. Он отличается высокой надежностью, простотой установки и обслуживания, а также конкурентоспособной ценой, что помогает вам экономить средства. С уверенностью выбирайте Shangming в качестве своего поставщика и получайте бесперебойное комплексное обслуживание.

Что такое распределительное устройство низкого напряжения переменного тока GGD?

Низковольтное распределительное устройство переменного тока GGD представляет собой зрелое и широко используемое распределительное устройство низкого напряжения переменного тока, которое часто используется в качестве основного или вспомогательного распределительного оборудования в системах распределения электроэнергии. Это также продукт, который Shangming может поставлять оптом.

GGD — это распространенная и проверенная модель низковольтного распределительного устройства. «Низковольтный» означает, что этот продукт используется для распределения электроэнергии низкого напряжения, например 380 В/400 В переменного тока. Он объединяет автоматические выключатели, шины, компоненты защиты и управления для обеспечения безопасной и стабильной работы системы распределения электроэнергии.

Технические характеристики

Конструкция шкафа: Низковольтное распределительное устройство переменного тока GGD имеет конструкцию шкафа общего назначения, собранную из холодногнутых стальных профилей посредством частичной сварки. В результате получается шкаф с высокой жесткостью и несущей способностью.

Модульная конструкция: компоненты каркаса шкафа и специальные аксессуары поставляются субцентром стальных профилей, что обеспечивает высокую точность и качество шкафа.

Система отвода тепла: шкаф имеет различное количество вентиляционных отверстий сверху и снизу. Когда электрические компоненты внутри выделяют тепло, горячий воздух поднимается и выходит через верхние прорези, а холодный воздух пополняется через нижние прорези, образуя естественный воздушный поток.

Степень защиты: Стандартная конфигурация обычно имеет IP30. IP40 можно настроить в соответствии с экологическими требованиями. Пожалуйста, свяжитесь с Шанмином для получения подробной информации; наша техническая команда проведет предварительный анализ настройки.

Почему стоит выбрать низковольтное распределительное устройство переменного тока GGD?

Экономия: по сравнению с выдвижными распределительными устройствами низковольтные распределительные устройства переменного тока GGD имеют более простую конструкцию, исключающую сложные механизмы блокировки выдвижных ящиков и дорогие разъемы, что приводит к снижению стоимости на 30–50%. Кроме того, его компоненты очень универсальны, а запасные части легко доступны.

Интуитивное управление и обслуживание: фиксированная конструкция GGD делает все точки подключения и проводку легко видимыми, что облегчает проверку. По сравнению с потенциальными рисками плохого контакта разъема или возникновения дуги в распределительных устройствах выдвижного типа фиксированные болтовые соединения обеспечивают более высокую надежность при длительной эксплуатации.

Высокая отключающая способность: номинальный ток отключения при коротком замыкании до 50 кА.

Хорошая динамическая и термическая стабильность: это распределительное устройство может выдерживать механические нагрузки и термические удары, вызванные токами короткого замыкания.

Сценарии применения

Высокая экономическая эффективность и продуманная технология распределительных устройств низкого напряжения переменного тока GGD являются причинами, по которым многие клиенты выбирают их. Среди проектов, с которыми мы сотрудничали чаще всего:

Подстанции и электростанции: GGD может использоваться для преобразования электроэнергии в энергосистемах переменного тока частотой 50 Гц с номинальным рабочим напряжением 380 В.

Промышленные предприятия: Отвечают за управление, распределение энергии и освещение больших двигателей.

Здания: Главные распределительные помещения в коммерческих комплексах и жилых районах.

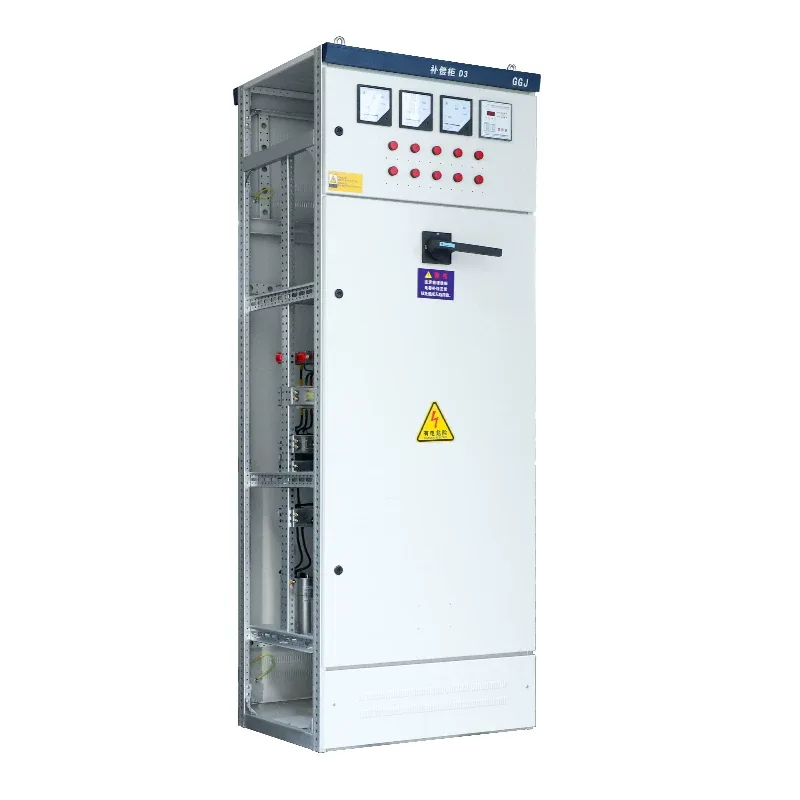

Компенсация конденсатора: обычно используется для компенсации реактивной мощности в энергосистемах, например, в компенсационных шкафах типа GGD.

Информация для заказа

Если вы уверены, что вам необходимо заказать шкафы GGD, немедленно свяжитесь с Shangming и предоставьте следующую информацию:

Схема главной цепи (одна цепь): нам необходимо определить расположение внутренних автоматических выключателей и шин.

Схема вспомогательных цепей (вторая цепь): логика управления, световые индикаторы и требования к приборам.

Список компонентов: указываете ли вы конкретную марку автоматического выключателя, например Schneider, ABB, Chint и т. д.

Цвет корпуса: по умолчанию светло-серый (RAL 7035), настраивается.

Часто задаваемые вопросы

Вопрос: Автоматический выключатель какого размера можно установить в шкафу GGD?

О: Шкафы GGD обладают очень высокой несущей способностью. На главной вводной линии можно установить универсальные автоматические выключатели до 3150А или даже 4000А. Отходящие линии могут быть гибко оборудованы автоматическими выключателями в литом корпусе в соответствии с требованиями.

Примечание. При настройке вам необходимо уточнить у нас характеристики шин, чтобы гарантировать, что площадь поперечного сечения медной шины соответствует требованиям к повышению температуры номинального тока.

Вопрос: Насколько эффективно этот шкаф защищает от пыли и влаги?

О: Стандартный шкаф GGD имеет степень защиты IP30.

На пыльных заводах или в сырых подвалах степень защиты можно повысить до IP40, добавив уплотнительные ленты и защитные панели.

Однако, поскольку в нем используются естественные вентиляционные каналы, слишком высокий рейтинг IP повлияет на рассеивание тепла; необходимо найти баланс между защитой и рассеиванием тепла.

Вопрос: Шины внутри шкафа GGD проложены горизонтально или вертикально?

Ответ: В шкафах GGD обычно используется горизонтальное расположение шин вверху.

Такая компоновка не только повышает динамическую устойчивость шкафов, но и облегчает горизонтальное соединение нескольких шкафов GGD.
