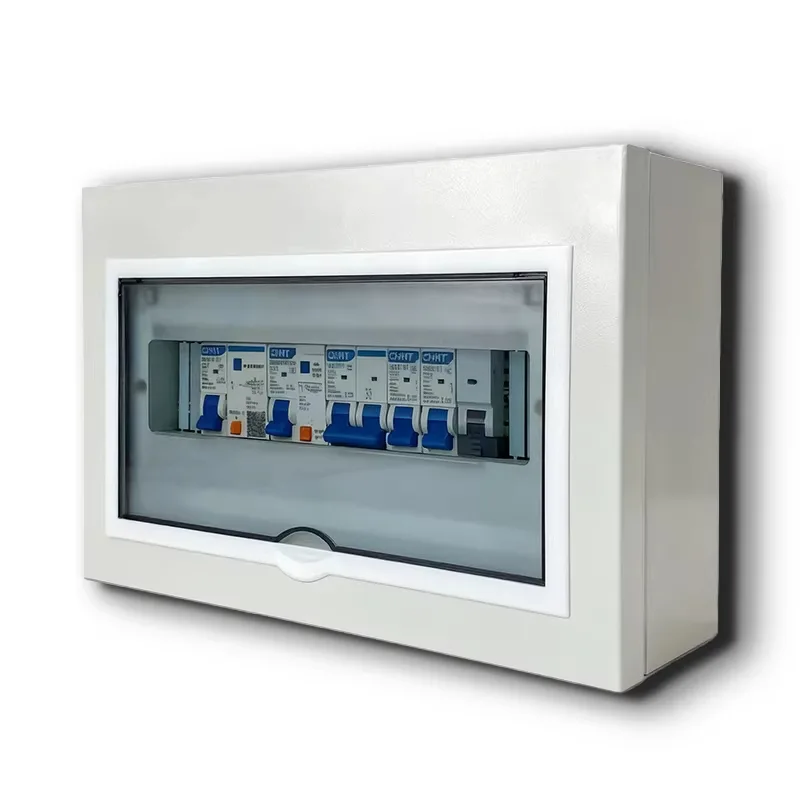

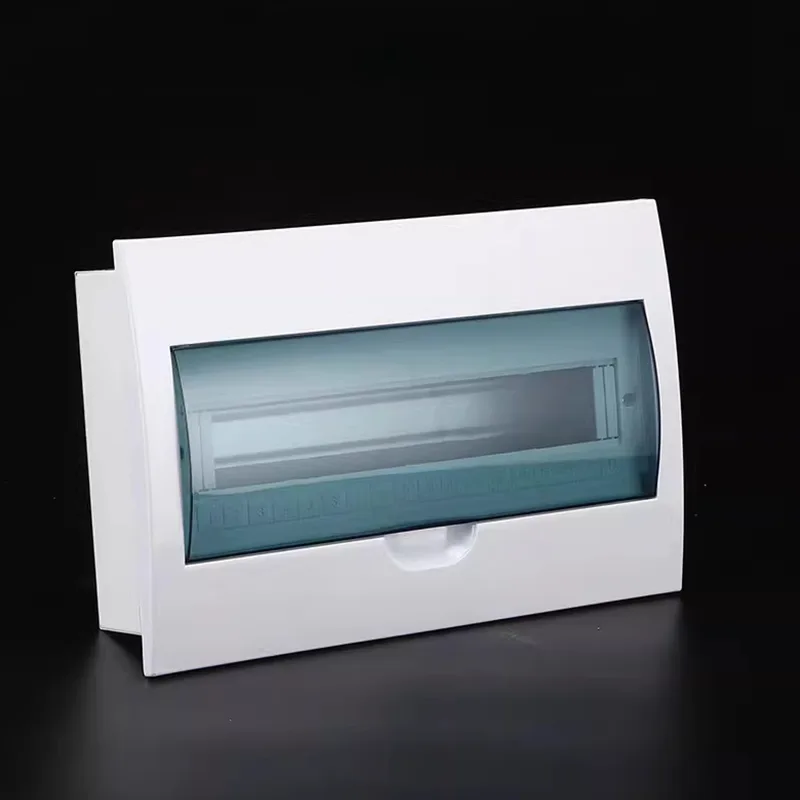

Компактный многоконтурный распределительный шкаф

Компания Shangming является профессиональным производителем компактных многоконтурных распределительных коробок, предлагающим прямые продажи с завода, а также индивидуальные решения и комплексное послепродажное обслуживание. Этот продукт подходит для сред с ограниченным пространством для установки, отличается компактными размерами и высокой плотностью расположения внутренних цепей, что обеспечивает безопасное многоконтурное распределение электроэнергии в ограниченных пространствах и устраняет необходимость использования нескольких внешних одноконтурных коробок.

Основные преимущества

Если вам требуется миниатюрное, модульное и интеллектуальное распределение электроэнергии для вашего проекта, компактные многоконтурные распределительные коробки подходят больше, чем традиционные одноконтурные коробки или большие распределительные шкафы.

1. Экономия места

Компактные распределительные коробки имеют тонкую конструкцию, стандартную глубину всего 70–100 мм, легко встраиваются в легкие перегородки, задние панели мебели, корпуса оборудования или узкие электрические шахты, занимая минимальное пространство.

В ограниченном пространстве высокая плотность цепей, включающая 8–24 миниатюрных автоматических выключателя, экономит более 60% монтажного пространства по сравнению с размещением нескольких одноцепных коробок.

При необходимости мы можем настроить конфигурации, поддерживающие параллельное расширение, позволяя создавать горизонтальные комбинации для формирования распределительных блоков большей емкости.

2. Безопасность

Корпуса распределительных коробок Shangming изготовлены из высококачественного металла с возможностью использования оцинкованной стали или нержавеющей стали 304, что эффективно подавляет распространение огня.

Каждая цепь оснащена независимой защитой от перегрузки и короткого замыкания, обеспечивающей точную изоляцию неисправностей.

Широкий охват степени защиты IP:

Использование внутри помещений: IP20–IP40, защищает от контакта с пальцами и твердыми посторонними предметами.

Использование на открытом воздухе или во влажной среде: металлический корпус IP54, пыленепроницаемый и брызгозащищенный, подходит для ванных комнат, балконов, ящиков для наружного оборудования и т. д.

3. Простая установка и обслуживание.

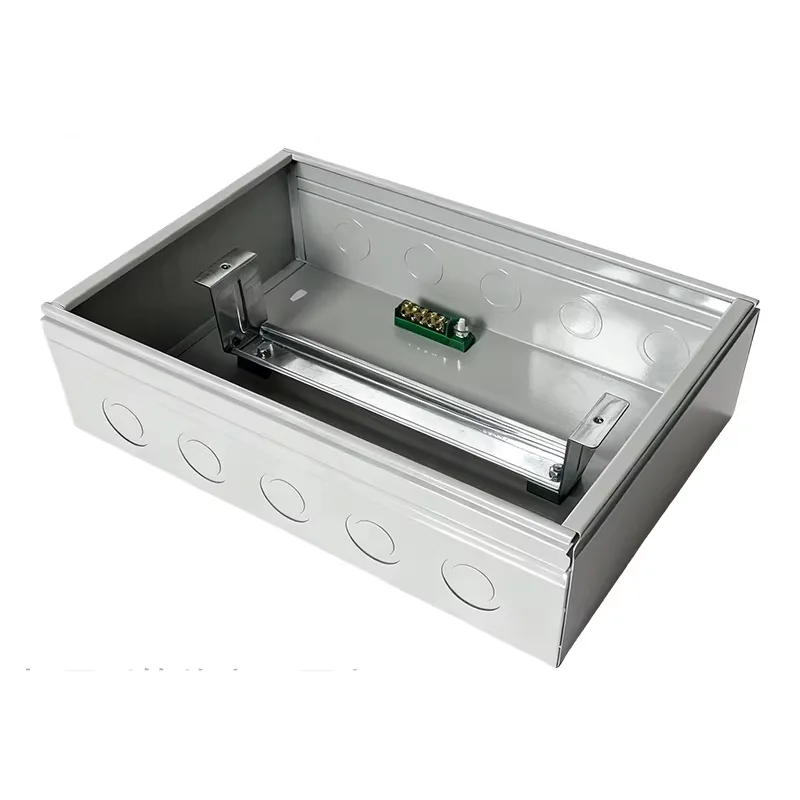

Компактный многоконтурный распределительный шкаф поставляется с предварительно установленными стандартными DIN-рейками. Мы используем автоматические выключатели основных марок (Schneider Electric, ABB и т. д.) для прямого монтажа, что исключает необходимость сверления или винтов.

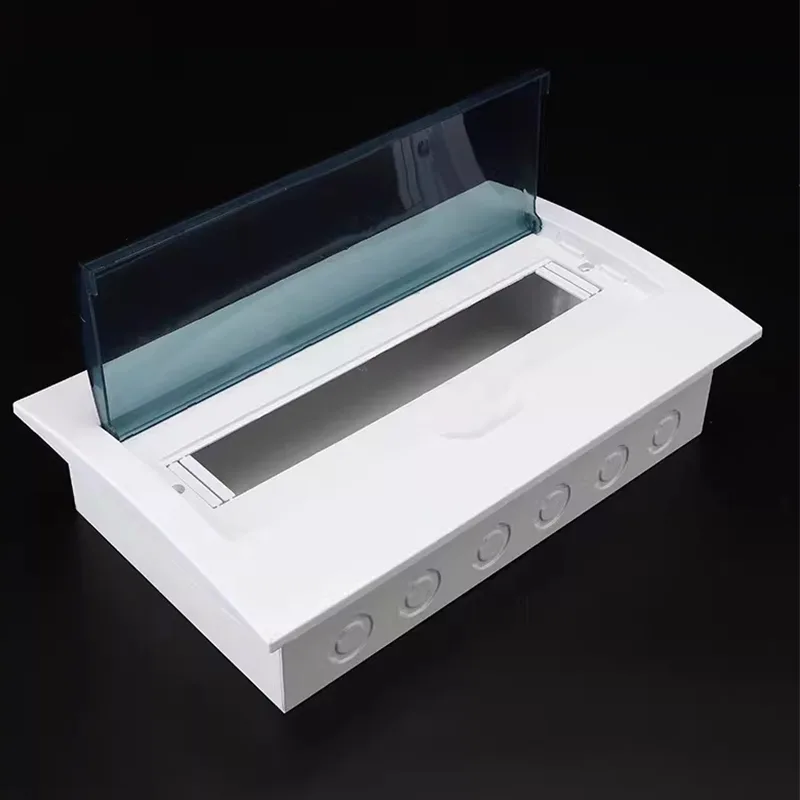

Выбивные отверстия диаметром 20/25 мм предусмотрены сверху, снизу и сзади для разнонаправленного ввода и вывода кабеля, что позволяет использовать различные пути проводки.

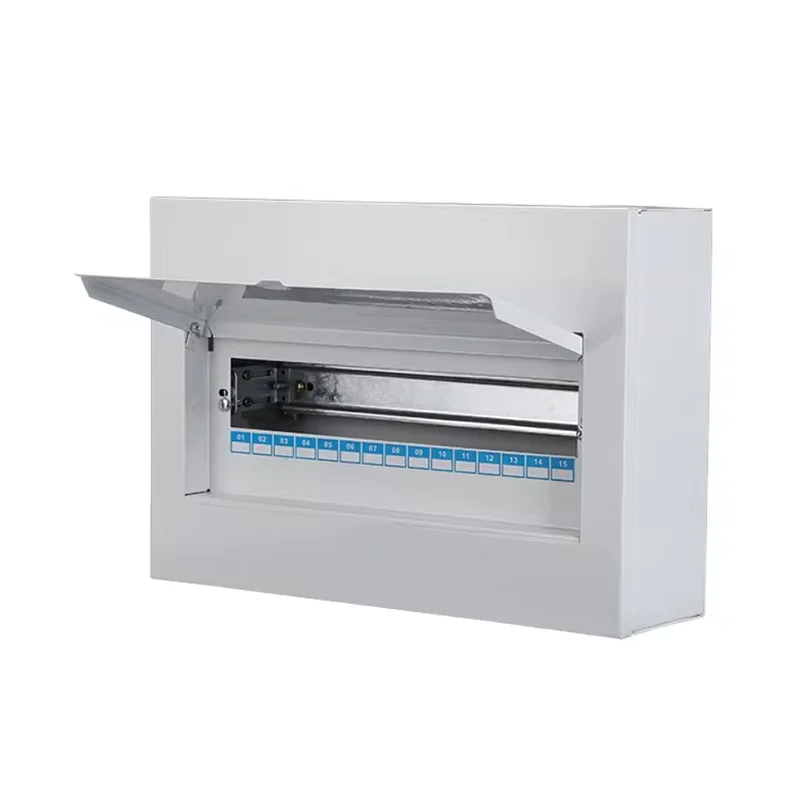

Дверь имеет защелкивающуюся или шарнирную конструкцию, позволяющую открывать ее одной рукой. Области для маркировки цепей предусмотрены на внутренней стороне двери или панели и содержат печатные или рукописные аннотации.

4. Доступна полная настройка

Доступные материалы: железо, оцинкованный лист, нержавеющая сталь 201, нержавеющая сталь 304.

Поддержка нестандартных размеров: мы предлагаем полную настройку ширины, высоты и глубины в соответствии с проемами специального оборудования или толщиной стен здания.

Функциональные модули: могут быть предварительно установлены с сетевыми фильтрами, интеллектуальными счетчиками, модулями дистанционного управления, USB-разъемами и т. д.

Настройка внешнего вида: поддержка цветового напыления RAL, отделка из матовой нержавеющей стали и шелкография с логотипом, что позволяет интегрировать его в элитные стили дизайна интерьера.

Как определить необходимое количество контуров?

С этим вопросом вы можете столкнуться в процессе отбора. Шанмин предлагает трехэтапный метод первоначальной оценки.

1. Разделение цепей по функциональным областям

Это самый простой статистический метод. Стандартная современная конфигурация обычно рекомендует отделять мощные устройства от общих электрических цепей:

● Цепи освещения: рекомендуется использовать как минимум 1-2 цепи, контролируемые по участкам, чтобы избежать короткого замыкания в одной зоне, вызывающего темноту во всем доме.

● Розетки общего назначения: распределяйте по количеству комнат, обычно одна цепь на каждые 3–5 комнат.

● Выделенные цепи высокой мощности. Это очень важно. Кондиционеры, водонагреватели, духовки, посудомоечные машины, сушилки и т. д. с номинальной мощностью ≥1,5 кВт каждый должен занимать независимую цепь.

● Кухня и ванная комната: из-за влажной среды и большого количества приборов рекомендуется установить отдельную цепь защитного отключения (УЗО).

2. Рассчитать ширину модуля

Мы используем «Путь» или «Модуль» для измерения емкости.

1 модуль = 18 мм (т. е. ширина однополюсного автоматического выключателя MCB).

ВДТ/ВДТ: Обычно занимает 2 модуля, т.е. 36 мм.

Главный переключатель: Обычно занимает 2–4 модуля.

Формула расчета: Общее количество необходимых модулей = (Количество однополюсных выключателей x 1) + (Количество двухполюсных выключателей защитного отключения x 2) + (Главный выключатель x 2/4)

3. Принцип резервирования 20%

Никогда не заполняйте распределительную коробку полностью; оставлять место для будущего расширения — это отраслевой стандарт. Так зачем оставлять комнату?

Будущее расширение: при добавлении систем наблюдения, умного дома или новых приборов в будущем вам не придется заменять весь блок.

Пространство для рассеивания тепла. В компактной многоконтурной коробке зарезервированное пространство способствует конвекции воздуха, снижая риск срабатывания автоматических выключателей из-за перегрева.

Рекомендация: Если вы подсчитали, что вам нужно 10 цепей, выбирайте коробку на 12 цепей; если вы подсчитали, что вам нужно 18 контуров, выберите коробку на 24 контура.

Справочная таблица типового сценария

Shangming Electric поможет вам точно выбрать модель. Мы предлагаем:

Бесплатная консультация по схеме схемы: отправьте нам список вашего оборудования, и мы порекомендуем подходящие модели корпусов.

Несколько комбинаций модулей: стандартные размеры включают 12, 18, 24 и 36 модулей; также поддерживается нестандартная настройка.

Предустановленная DIN-рейка + опция автоматического выключателя: Предварительно собран в соответствии с вашей схемой подключения и готов к использованию по прибытии.
