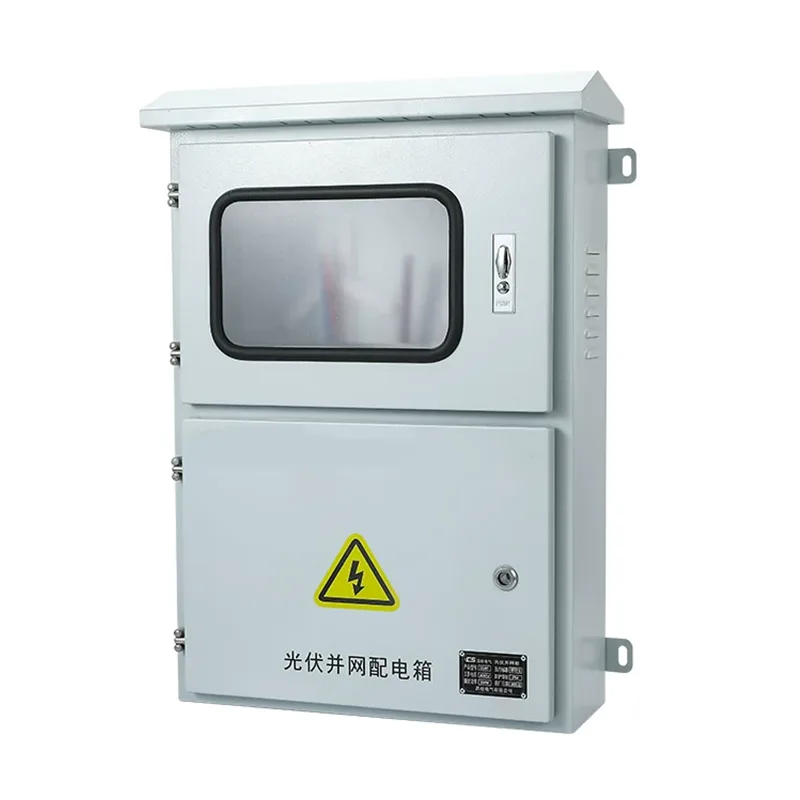

Распределительная коробка для наружной фотоэлектрической сети, подключенная к сети

Распределительные коробки, подключенные к фотоэлектрической сети, используются между стороной постоянного тока фотоэлектрической системы производства электроэнергии и инвертором. Если вы хотите настроить этот продукт по конкурентоспособной цене, вы можете выбрать Shangming, и мы станем вашим надежным поставщиком.

Основные функции

Распределительная коробка для наружной фотоэлектрической сети объединяет в себе защиту, изоляцию и мониторинг. Мы поддерживаем индивидуальные номера цепей, фирменные компоненты и интеллектуальные функции. Для получения конкретных конфигурационных решений и предложений свяжитесь с нами.

1. Подключение струн и распределение тока

Фотоэлектрические электростанции состоят из нескольких солнечных панелей, соединенных последовательно. Распределительная коробка, подключенная к сети, служит сходящимся и шунтирующим защитным механизмом.

Функция конвергенции: она собирает мощность постоянного тока из нескольких цепочек на одну шину для вывода на инвертор, что упрощает проводку и экономит затраты на кабели постоянного тока.

Шунтирующая защита: Каждый вход оснащен независимым предохранителем постоянного тока. Когда короткое замыкание происходит в одной цепочке, неисправность ограничивается этой ветвью, не влияя на нормальную выработку электроэнергии в других цепочках.

2. Защита от молний и перенапряжений

Поскольку фотоэлектрические панели устанавливаются на открытых крышах или на земле, они очень восприимчивы к ударам молнии. Устройство защиты от перенапряжения, встроенное в распределительную коробку, может мгновенно обнаружить высокое напряжение в линии и разрядить перенапряжение на землю в течение наносекунд.

Он служит первой линией защиты перед инвертором, предотвращая удары молнии, которые могут повредить электронные компоненты инвертора.

3. Защитная изоляция и физическое отключение

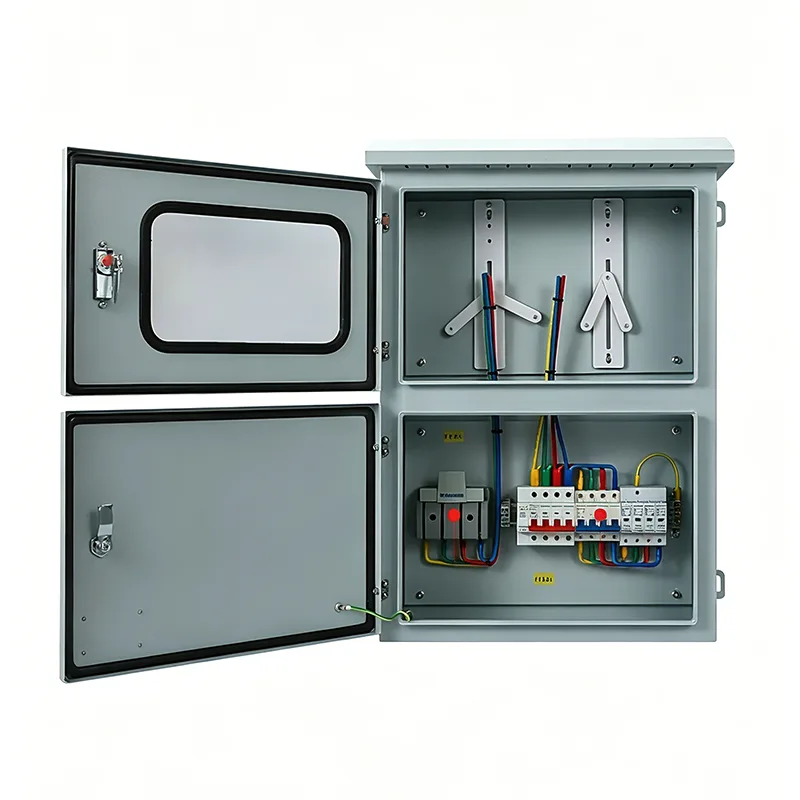

Корпус оборудован высоковольтным разъединителем постоянного тока или автоматическим выключателем. Если требуется техническое обслуживание инвертора или последующего оборудования, отсоединение распределительной коробки вручную гарантирует полное обесточивание стороны обслуживания, что обеспечивает безопасность персонала.

Корпус Shangming, подключенный к сети, отличается высокой производительностью и надежностью, что позволяет безопасно прерывать ток во время работы системы, предотвращая образование опасных дуг, которые могут вызвать пожар.

4. Защита от обратной зарядки

Утром, вечером или в пасмурные дни выходное напряжение разных струн может отличаться. Без защиты цепочки с более высоким напряжением могут течь ток обратно в цепочки с более низким напряжением.

Доступны дополнительные диоды обратной зарядки, обеспечивающие подачу тока к инвертору только в одном направлении, предотвращая локальный перегрев или даже возгорание, вызванное обратным током.

5. Охрана окружающей среды и мониторинг состояния

Поскольку этот продукт предназначен для установки на открытом воздухе, корпус имеет степень защиты IP65/IP66 для предотвращения коррозии от дождевой воды и старения под воздействием ультрафиолета. Внутренние прецизионные компоненты надежно работают в течение 25-летнего срока службы электростанции.

Дополнительная интеллектуальная функция мониторинга контролирует ток, напряжение и внутреннюю температуру каждой цепочки в режиме реального времени и немедленно подает сигнал тревоги в случае аномальной выработки электроэнергии.

Почему распределительные коробки, подключаемые к фотоэлектрической сети, должны быть водонепроницаемыми для использования на открытом воздухе?

Фотоэлектрические системы обычно устанавливаются на крышах домов или на открытых полях, а распределительные коробки, подключенные к сети, должны выдерживать следующие серьезные испытания:

Экстремальные перепады температур: летние температуры могут достигать более 70°C, а зимние температуры могут опускаться до -30°C.

УФ-излучение: длительное воздействие солнечного света на открытом воздухе требует устойчивости к УФ-излучению; в противном случае они склонны к старению.

Влага и конденсат: они должны быть защищены от дождя и оснащены воздушным клапаном для слива внутреннего конденсата и предотвращения намокания электрических компонентов.

Поэтому для нормального использования и во избежание частого технического обслуживания во время работы, поддержания стабильной производительности и срока службы необходима водонепроницаемая конструкция для использования вне помещений.

Сценарии применения и рекомендации по настройке

Распределительные коробки Shangming для уличной фотоэлектрической сети, подключенные к сети, могут использоваться во всей цепочке фотоэлектрической промышленности, от крыш жилых домов до крупных наземных электростанций. Мы предоставим рекомендации по настройке на основе распространенных сценариев.

1. Бытовые распределенные фотоэлектрические системы

Этот тип использования очень распространен, обычно устанавливается на крышах или стенах вилл или самостоятельно построенных домов в сельской местности. Он собирает на крыше несколько фотоэлектрических панелей с разной ориентацией и обеспечивает базовую молниезащиту.

Рекомендации по настройке: Коробка должна иметь аккуратный внешний вид, небольшие размеры, иметь 1-4 струнных входа и быть оснащена высокочувствительным противопожарным мониторингом.

2. Промышленные и коммерческие крышные электростанции.

В этом случае сетевая коробка устанавливается на плоских крышах заводских цехов, логистических складов или крупных торговых центров. Для средних мощностей по выработке электроэнергии он предварительно объединяет десятки фотоэлектрических цепочек, прежде чем они попадут в инвертор цепочки.

Рекомендации по конфигурации: Блок должен иметь высокую коррозионную стойкость, 8–16 строковых входов и обычно включает интеллектуальный модуль связи, позволяющий обслуживающему персоналу просматривать ток каждой ветви в комнате мониторинга.

3. Крупномасштабные наземные электростанции и солнечные пустыни.

Ящики для сбора, расположенные в пустынях, горах или на больших открытых пространствах, называются ящиками для сбора. Являясь первичными сумматорами, они собирают ток от тысяч солнечных панелей и передают его на централизованный инвертор.

Рекомендация по конфигурации: IP66, предназначен для высоковольтных систем 1500 В, оснащен антиобратными диодами и функциями точного мониторинга цепочки, а также активными охлаждающими/дыхательными клапанами.

4. Солнечная энергия + сценарии трансграничного применения

Солнечные навесы для автомобилей: обеспечивают питание зарядных станций для электромобилей. Распределительная коробка установлена ​​на стойках навеса для защиты следующих зарядных станций от солнечных лучей.

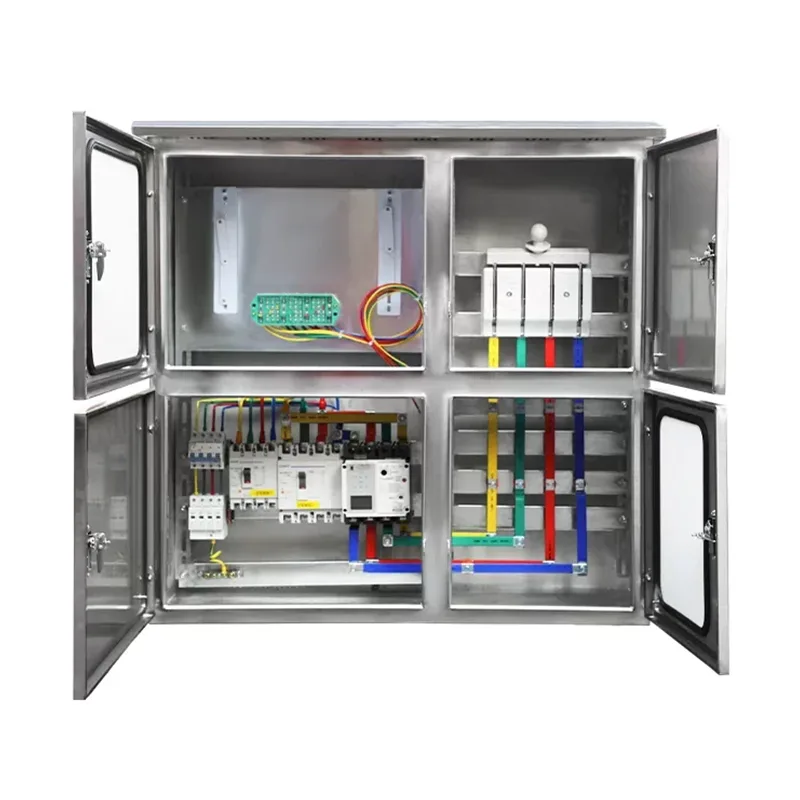

Дополнительные солнечные системы для сельского хозяйства и рыболовства: устанавливаются на кронштейнах над сельскохозяйственными угодьями или прудами с рыбой. Существуют особые требования к влагостойкости и стойкости к кислотной/щелочной коррозии; рекомендуется нержавеющая сталь.

Почему выбирают нас?

Шанмин родом из Юэцина, Вэньчжоу, Китай, региона, известного как «Электрическая столица Китая». Используя хорошо развитую производственную цепочку кластера электротехнической промышленности Юэцина, мы создали строгую и эффективную систему производства и контроля качества. Наш портфель продукции включает более 200 серий и более 6000 моделей, соответствующих основным мировым электротехническим стандартам.

Выбор наших интеллектуальных комплектов оборудования объединяет функции IoT-зондирования и удаленного мониторинга, что позволяет отслеживать в режиме реального времени такие параметры, как температура, влажность и ток. Это обеспечивает стабильную работу и безопасное электроснабжение.
