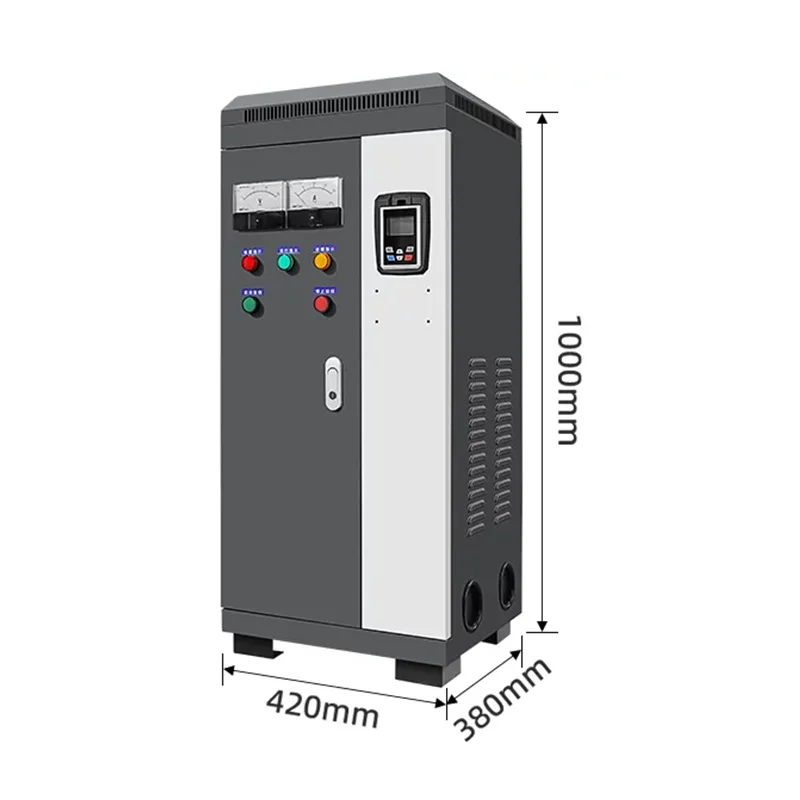

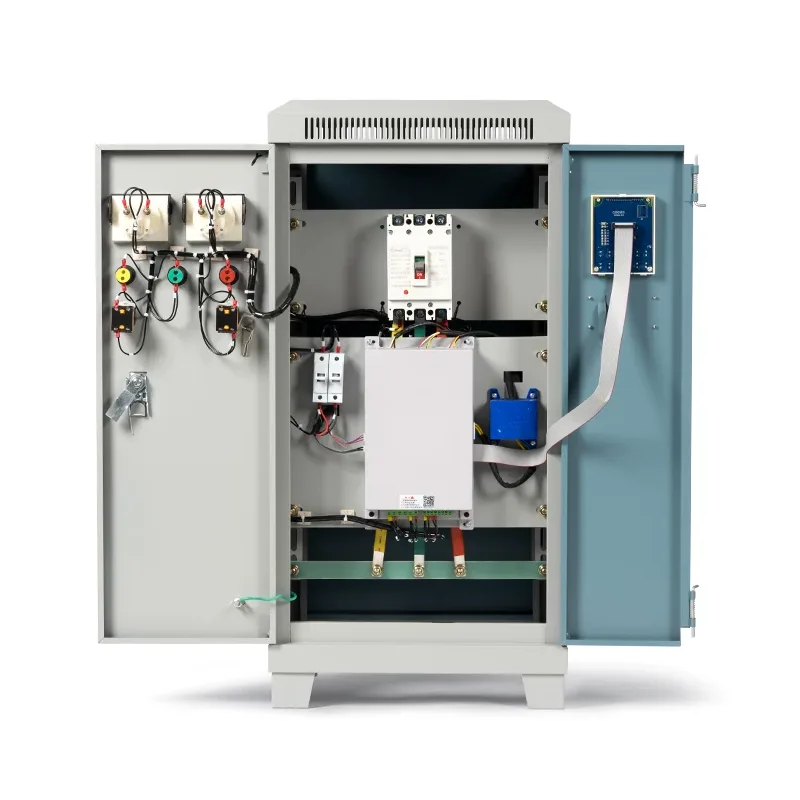

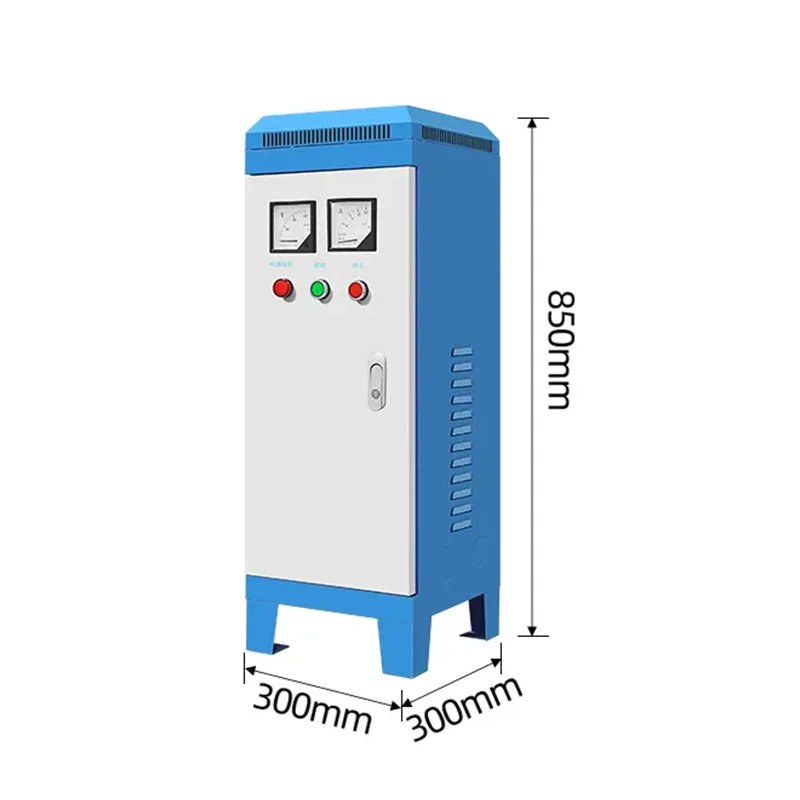

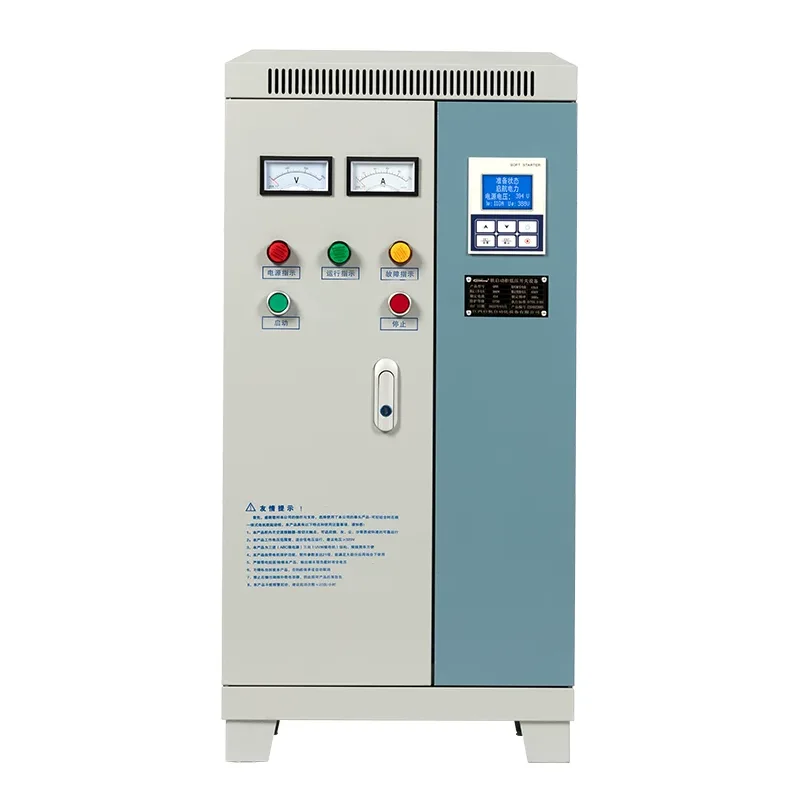

Шкаф распределения питания низковольтного устройства плавного пуска

Компания Shangming является производителем и поставщиком низковольтных распределительных шкафов плавного пуска из Китая. Это высокопроизводительное и высококачественное оборудование не только выполняет традиционные функции распределения мощности, но также контролирует пусковой ток и крутящий момент двигателя с помощью технологии плавного пуска, снижая электрические и механические удары.

Зачем нужен низковольтный распределительный шкаф плавного пуска?

Традиционный пуск при полном напряжении создает две основные проблемы:

Скачок тока: пусковой ток может в 5–7 раз превышать номинальный ток, что легко вызывает внезапное падение напряжения в сети, влияет на другое оборудование на той же линии и даже вызывает ложное срабатывание автоматических выключателей.

Механический износ. Огромный мгновенный крутящий момент может оказать огромное воздействие на валы двигателей, ремни, редукторы или трубопроводы водяных насосов, сокращая срок службы оборудования.

Однако, если вы выберете наш распределительный шкаф для низковольтного устройства плавного пуска, вы сможете управлять напряжением с помощью тиристоров, позволяя двигателю плавно повышаться от нулевого напряжения до номинального напряжения. Пусковой ток обычно ограничивается примерно в 2–3 раза превышающим номинальный ток.

Принцип работы

На этапе запуска шкаф распределения питания низковольтного устройства плавного пуска изменяет угол проводимости тиристоров, постепенно увеличивая напряжение, подаваемое на двигатель, обеспечивая плавный пуск.

После запуска байпасный контактор включается, и устройство плавного пуска переходит в состояние покоя. После остановки он также контролирует постепенное снижение напряжения, предотвращая гидроудар, вызванный внезапным отключением.

Если устройство плавного пуска не используется, а вместо него используется традиционный двигатель, внезапное увеличение тока во время запуска может привести к различным проблемам, таким как падение напряжения, воздействие оборудования, колебания сети и механический износ.

Технические параметры

Сценарии применения

Распределительные шкафы низковольтных устройств плавного пуска идеально подходят для применений с двигателями большой мощности, чувствительными к пусковому удару, а также там, где есть требования к сроку службы оборудования и стабильности электросети. Мы также предоставили этот продукт клиентам во многих различных отраслях.

Этапы установки и первого ввода в эксплуатацию

Перед установкой убедитесь, что в распределительном помещении достаточно места для размещения распределительного шкафа низковольтного устройства плавного пуска с рабочим проходом (рекомендуемая ширина ≥ 1,2 м). В месте установки должен быть ровный пол, а стальной швеллер фундамента должен быть надежно приварен и заземлен.

Во время установки убедитесь, что вход/выход кабеля осуществляется снизу внутрь/снизу наружу или сверху внутрь/сверху наружу, и заранее спланируйте кабельную траншею или кабельный лоток. Для шкафов плавного пуска мощностью >110 кВт требуется устройство принудительного воздушного охлаждения.

При первом вводе в эксплуатацию еще раз убедитесь, что шкаф не поврежден, краска не повреждена, а маркировка четкая.

Затем проверьте электрические соединения, проверяя каждую проводку первичной цепи, чтобы убедиться в отсутствии ослабленных или неправильных соединений.

Также требуется пятикратное испытание блокировки, проверяющее нормальную работу каждой точки блокировки. Имитируйте короткие замыкания и перегрузки с помощью встроенного устройства защиты для проверки точности защитных действий.

При наличии вторичной системы проверьте нормальную работу RS485 или других интерфейсов связи.

Наконец, проведите несколько пусковых испытаний в условиях холостого хода, установив оптимальные параметры запуска.
