Почему однодверный настенный электрический шкаф имеет значение в современном распределении электроэнергии

Современные системы распределения электроэнергии должны учитывать изменяющиеся электрические нагрузки, все более распределенное оборудование управления и более строгие требования к безопасной эксплуатации и техническому обслуживанию. Коммерческие здания, промышленные объекты, инфраструктурные проекты и автоматизированные производственные линии зависят от электрооборудования, которое можно установить, получить к нему доступ и обслуживать в рамках четко организованных планировок. По мере развития этих систем проектирование корпусов остается важной частью планирования электрической инфраструктуры.

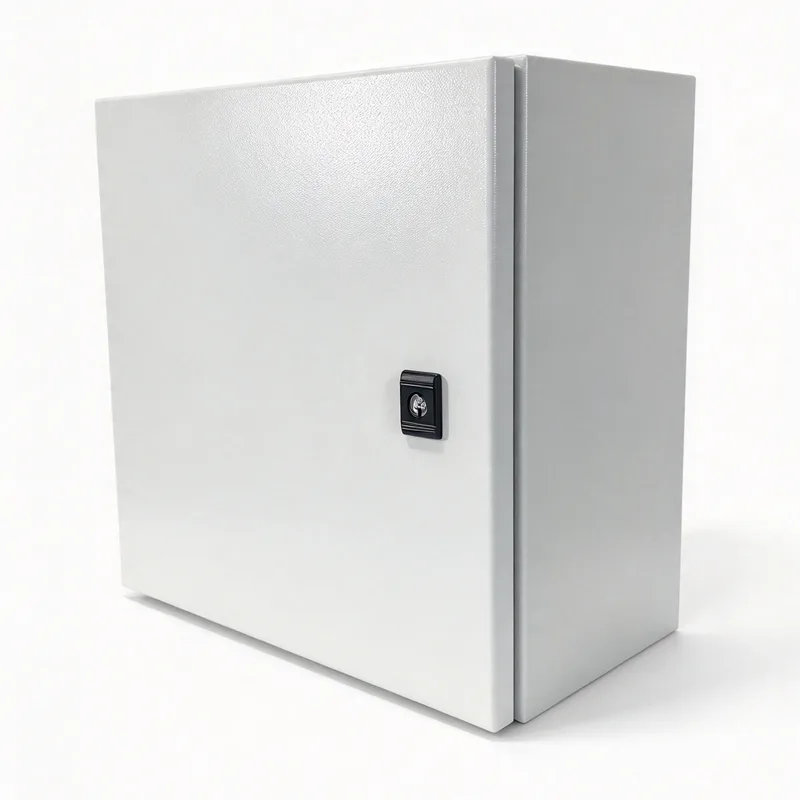

Хотя электрические шкафы часто считаются второстепенными по отношению к автоматическим выключателям, контакторам, клеммным колодкам и устройствам управления, их конструкция напрямую влияет на расположение оборудования, доступ к проводке, защиту окружающей среды и процедуры технического обслуживания.Настенный электрический шкаф с одной дверью— это один из форматов корпуса, используемый там, где электрические компоненты требуют специального корпуса без необходимости занимать площадь, как в более крупном шкафу.

Изменение требований в современном энергораспределении

Распределение электроэнергии больше не ограничивается доставкой электроэнергии из центральной точки электроснабжения в последующие цепи. Многие установки теперь включают в себя локальные распределительные щиты, средства управления двигателями, устройства мониторинга, интерфейсы связи и оборудование автоматизации. Эти компоненты поддерживают такие функции, как управление нагрузкой, мониторинг оборудования, управление освещением и работу производственной линии.

Эта разработка создает практические проблемы для проектировщиков электрических систем. Оборудование должно помещаться в пределах доступных монтажных площадей, оставляя при этом достаточно места для прокладки кабелей, рассеивания тепла, осмотра и обслуживания. На объектах с несколькими электрическими точками управления размещение каждого корпуса может влиять на длину кабелей, сложность установки и доступ во время обслуживания.

Таким образом, выбор корпуса является частью более широкой схемы распределения. Настенные форматы позволяют использовать выбранные схемы локального управления и распределения, где есть место на стене и для оборудования не требуется большой напольный шкаф. Их пригодность зависит от электрической сборки, размеров компонентов, условий установки и применимых требований безопасности.

Настенный дизайн и использование пространства

Площадь пола является ценным ресурсом на заводах, в коммерческих зданиях, подсобных помещениях и помещениях с оборудованием. Большие распределительные шкафы по-прежнему необходимы для многих приложений, особенно там, где высокая плотность цепей или крупное электрооборудование требуют большего внутреннего объема. Однако меньшие по размеру блоки управления можно устанавливать ближе к оборудованию, которое они обслуживают.

Настенный корпус позволяет убрать отдельные электрические компоненты с пола и установить определенную точку установки. На производственном объекте такое расположение может подойти для локального управления машинами или вспомогательного распределительного оборудования. В коммерческом здании на нем могут размещаться определенные элементы управления освещением, служебные цепи или компоненты автоматизации здания.

Экономия места сама по себе не определяет наилучшее расположение монтажа. Прочность стены, монтажное оборудование, вес оборудования, места ввода кабелей, зазоры между дверными проемами и доступ квалифицированного персонала — все это влияет на планирование установки. Корпус также должен быть расположен так, чтобы он не загораживал проходы, пути эвакуации или другие коммуникации в здании.

Конструкция корпуса поддерживает электрическую организацию

Хорошо спланированная электроустановка требует более чем достаточного места для размещения ее компонентов. Автоматические выключатели, клеммные колодки, реле, источники питания и устройства управления нуждаются в организованной внутренней компоновке, обеспечивающей безопасную проводку и эффективный контроль. Неправильное размещение компонентов может затруднить отслеживание соединений и увеличить время, необходимое для устранения неполадок.

Конфигурация с одной дверью обеспечивает одно основное отверстие для доступа внутрь шкафа. Такое расположение может упростить доступ к внутренним компонентам в компактных установках, особенно в тех случаях, когда компоновка оборудования относительно проста. Положение петель, поворот двери, способ запирания, размеры монтажной пластины и полезная внутренняя глубина — все это влияет на эффективность использования доступного пространства.

The Настенный электрический шкаф с одной дверьюможет служить физическим корпусом для выбранных электроузлов, но его внутренняя емкость должна соответствовать устанавливаемому оборудованию. Проектировщикам необходимо учитывать радиус изгиба кабеля, каналы для проводки, доступ к клеммам, разделение проводников, заземляющие соединения и пространство для будущего обслуживания. Компактный внешний вид не должен приводить к перегруженности внутреннего пространства.

Электробезопасность зависит от полной установки

Электрическая безопасность определяется согласованием компонентов, защитных устройств, конструкции корпуса, методов установки и порядка эксплуатации. Корпус помогает изолировать электрооборудование от окружающей среды и может снизить риск случайного контакта при правильном проектировании и установке. Однако корпус сам по себе не обеспечивает полную защиту от всех электрических опасностей или опасностей, связанных с окружающей средой.

Защита от проникновения пыли и воды особенно актуальна, когда электрооборудование работает в мастерских, технических помещениях, служебных коридорах или на открытом воздухе. Требуемая степень защиты зависит от условий установки и уровня воздействия. Дверные уплотнения, кабельные вводы, входные отверстия, крепеж и качество сборки могут повлиять на защиту, достигаемую завершенной установкой.

Заземление и соединения также должны соответствовать конструкции корпуса и применимым электрическим требованиям. Металлические корпуса могут потребовать защитного соединения для поддержания электрической непрерывности, в то время как другие конструкционные материалы требуют иных конструктивных особенностей. Защита от перегрузки по току, размер проводника, изоляция, рабочие зазоры и безопасная изоляция остаются важными частями всей системы.

Управление температурным режимом в компактных распределительных устройствах

Поскольку электрические системы становятся все более компактными, управление теплом становится все более важным фактором при проектировании. Устройства защиты цепей, коммутационные компоненты, трансформаторы, источники питания и другое оборудование могут выделять тепло во время работы. Когда несколько устройств работают в ограниченном объеме корпуса, накопленное тепло может привести к повышению внутренней температуры.

Чрезмерная температура может повлиять на производительность компонентов, срок службы и стабильность чувствительного электронного оборудования. Поэтому при тепловом планировании следует учитывать ожидаемую электрическую нагрузку, потери компонентов, температуру окружающей среды, размеры корпуса, положение монтажа и доступные пути рассеивания тепла.

Вентиляционные отверстия могут помочь отводить тепло в подходящих условиях, но они также могут влиять на защиту от пыли и влаги. Там, где необходимо обеспечить защиту окружающей среды, могут потребоваться альтернативные подходы к управлению температурным режимом. Соответствующая конструкция зависит не только от формата корпуса, но и от установленных компонентов и условий эксплуатации.

Доступ для технического обслуживания и долгосрочная эксплуатационная эффективность

Требования к техническому обслуживанию часто влияют на выбор корпуса так же, как первоначальная стоимость установки или занимаемая площадь. Электрикам необходимо идентифицировать цепи, проверять соединения, заменять компоненты и исследовать неисправности без ненужных препятствий. Доступная компоновка корпуса может помочь решить эти задачи и сократить время, затрачиваемое на поиск отдельных устройств.

Четкие маркировки, обновленные схемы соединений, электрические схемы и единообразная идентификация клемм важны для установок любого размера. Эти методы становятся особенно ценными на объектах, где электрические системы обслуживаются разными командами или модифицируются в течение нескольких лет. Организованная внутренняя проводка также помогает техническим специалистам понять взаимосвязь между входящими источниками питания, защитными устройствами, цепями управления и подключенным оборудованием.

The Настенный электрический шкаф с одной дверьюможет обеспечить регулярный доступ, если его расположение и внутреннее устройство позволяют полностью открыть дверь и безопасно добраться до установленного оборудования. Планирование технического обслуживания должно включать достаточное рабочее пространство, подходящие процедуры изоляции и планировку, позволяющую проводить осмотр, не нарушая посторонней проводки.

Стандарты и проверка в области распределения низкого напряжения

К низковольтным распределительным устройствам предъявляются технические требования и требования безопасности, которые зависят от их предполагаемого использования, конфигурации и места установки. Серия стандартов IEC 61439 рассматривает низковольтные распределительные устройства и устройства управления, включая требования, касающиеся конструкции, технических характеристик и проверки. МЭК 61439-1 содержит общие правила, в то время как другие части относятся к конкретным типам сборок и приложениям.

Пустой корпус и готовая электрическая сборка не эквивалентны с точки зрения соответствия требованиям. Соответствие зависит от соответствующей категории продукта, установленных компонентов, конструкции сборки и применимых процедур проверки. Не следует считать, что корпус обеспечивает соответствие всей распределительной системе только потому, что в нем размещено электрооборудование.

Проектная документация, номиналы компонентов, соображения по повышению температуры, защитные меры и инструкции по установке — все это способствует правильному проектированию сборки. Местные электротехнические нормы и спецификации проектов могут предъявлять дополнительные требования, особенно на промышленных объектах, общественных зданиях и специализированной инфраструктуре.

Неизменная роль настенных шкафов

Современное распределение электроэнергии сочетает в себе оборудование централизованного питания с меньшими узлами, расположенными рядом с нагрузками и системами, которые они обслуживают. Такое расположение может улучшить организацию местного управления и вспомогательных цепей при условии, что каждая установка проектируется с учетом ее электрических требований и условий эксплуатации.

The Настенный электрический шкаф с одной дверьюостается актуальным там, где для предполагаемого оборудования подходит компактный и доступный корпус. Его роль скорее практическая, чем технологическая: он обеспечивает физическую структуру для организации и защиты выбранных электрических компонентов в более крупной распределительной архитектуре.

Поскольку электрическая инфраструктура продолжает развиваться, выбор корпуса будет по-прежнему связан с несколькими фундаментальными инженерными приоритетами: эффективное использование пространства, безопасный доступ, соответствующая защита окружающей среды, тепловые характеристики, четкая организация проводки и удобство обслуживания. Эти факторы помогают определить, подходит ли формат корпуса для конкретной установки и насколько эффективно готовая электрическая система может работать в течение всего срока службы.
