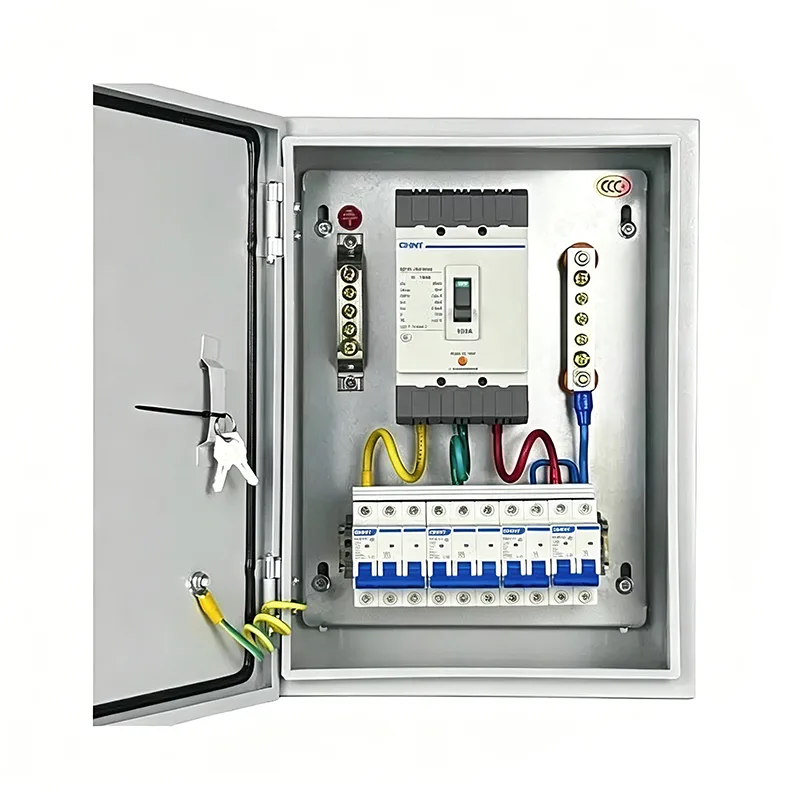

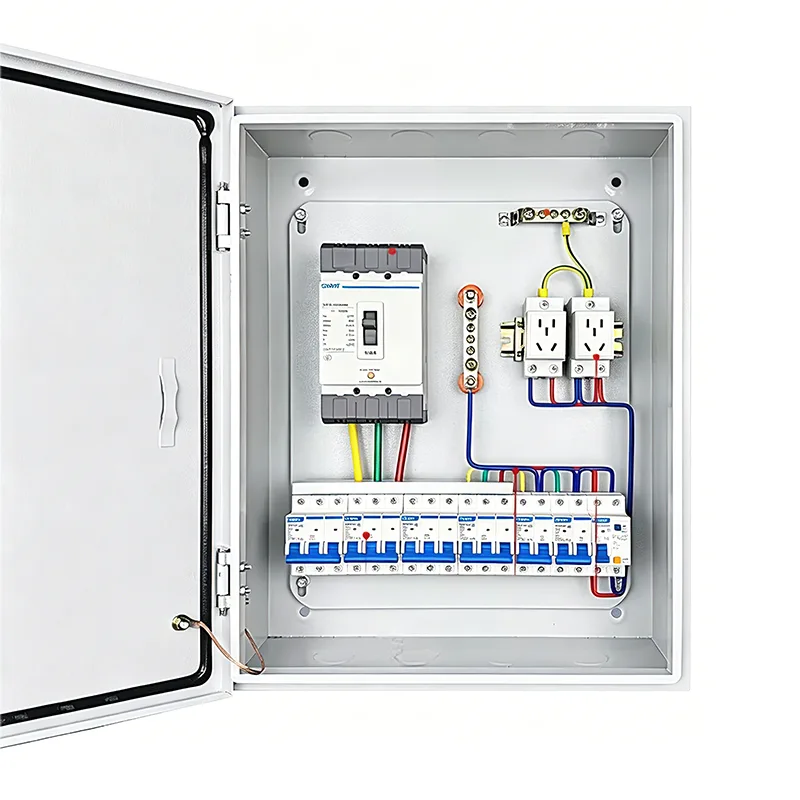

Малый комплект распределительных коробок электропитания

Малый комплект распределительных коробок объединяет в себе различные электрические компоненты по определенной принципиальной схеме, установленные внутри небольшого металлического шкафа. Несмотря на небольшой размер, это полноценный блок энергосистемы. Компания Shangming является поставщиком этой продукции, а также предлагает различные другие типы распределительных шкафов и коробок.

Состав продукта

Небольшой полный комплект распределительных коробок Shangming отличается передовым дизайном и надежным качеством. С точки зрения компонентов эта серия представляет собой не просто набор нескольких распределительных коробок, а скорее набор модульных блоков, научно сконфигурированных на основе логики электрической системы, функционального разделения и координации установки.

1. Система поддержки коробок

Эта деталь отвечает за физическую защиту коробки.

Оболочка: Обычно изготавливается из холоднокатаного стального листа или нержавеющей стали.

Монтажные направляющие: Стандартные металлические направляющие, расположенные горизонтально внутри коробки для быстрого монтажа автоматических выключателей и других компонентов.

Панель: Оборудована дверцей; Доступна настраиваемая дверца смотрового окна, открывающая доступ только к рукоятке управления выключателем во избежание случайного контакта с частями, находящимися под напряжением.

2. Первичная система распределения

Первичная система распределения обеспечивает распределение электроэнергии, обеспечивая контроль и защиту.

Главный автоматический выключатель: главный выключатель управления всей коробкой, используемый для аварийного отключения электроэнергии или технического обслуживания.

Миниатюрный автоматический выключатель: обеспечивает защиту от перегрузки и короткого замыкания для каждой ответвленной цепи.

Устройство защитного отключения (УЗО): контролирует утечку тока и мгновенно отключает питание в случае риска поражения электрическим током.

Устройство защиты от перенапряжения: поглощает мгновенное высокое напряжение, возникающее в результате ударов молнии или колебаний электросети, защищая последующие прецизионные электроприборы.

3. Вспомогательная и мониторинговая система.

Световые индикаторы: красный для работы, зеленый для остановки, желтый для неисправности, отображающий текущее состояние питания.

Измерительный прибор: небольшой счетчик энергии, монтируемый на DIN-рейку, для контроля напряжения, тока или потребляемой мощности.

Клеммная колодка: для аккуратного подключения внешних силовых кабелей, что упрощает техническое обслуживание в будущем.

4. Электрические соединения и аксессуары.

Шина: медные шины гребенчатой ​​или вилочной формы заменяют беспорядочные перемычки, делают соединения между автоматическими выключателями более компактными и уменьшают выделение тепла.

Заземление и нейтральная шина: используются специальные медные полосы для централизованного соединения нейтрального и заземляющего проводов всех цепей.

Внутренний жгут проводов: огнестойкие провода, соответствующие требованиям по номинальному току, проложенные через кабельные лотки с четкой маркировкой номеров проводов.

Как правильно выбрать комплектную распределительную коробку?

Прежде чем приступить к проекту, очень важно правильно определить полную конфигурацию распределительного блока. Неправильный выбор может привести к функциональному резервированию, напрасным затратам, трудностям при установке или ограничению будущего расширения.

Шаг 1. Определите сценарии применения и характеристики нагрузки

Пожалуйста, подтвердите следующие вопросы:

1. Где он будет использоваться?

Крытая сушильная мастерская → Достаточно IP40

На открытом воздухе/бювет/море → Требуется IP54/IP65, материал из нержавеющей стали.

2. Какое оборудование он будет питать?

Освещение/розетки: однофазные, слаботочные (≤32 А).

Двигатели/сварочные аппараты: Трехфазные, большой ток (≥32 А), требуются тепловые реле/загрязнители.

Интеллектуальные устройства: требуется 24 В постоянного тока, интерфейс связи.

3. Требуется ли автоматизированное управление?

Ручной запуск/останов → Базовый блок питания

Автоматический логический/дистанционный мониторинг → Требуется блок ПЛК/ЧМИ

Шаг 2: Рассчитайте электрические параметры и определите мощность

1. Оценка общей нагрузки

Перечислите мощность (кВт) и рабочее напряжение всего электрооборудования. Если у вас возникнут трудности, техническая команда Шанмин поможет вам подтвердить это.

Рассчитайте полный ток, учитывая коэффициент одновременности Кх = 0,7–0,9;

Пример:

3 двигателя по 5,5 кВт (380 В) → Ток одного двигателя ≈ 11 А, общий ток ≈ 3 × 11 × 0,8 = 26,4 А;

Освещение 5кВт (220В) → Ток ≈ 23А;

Рекомендуемая основная входящая линия ≥63А.

2. Планирование ответвлений

Каждый тип нагрузки должен иметь независимую цепь во избежание помех. Ток одиночной цепи ≤ 80 % номинального значения автоматического выключателя.

Важное оборудование рекомендуется иметь отдельную цепь + ИБП.

Шаг 3. Определите количество и комбинацию корпусов.

Простой сценарий: 1 встроенный шкаф

Средне-сложный сценарий: 2–3 вольера.

Высокая сложность и высокие требования к безопасности: 3–6 шкафов.

Шаг 4. Выберите уровень защиты и материал.

Продукция Shangming обеспечивает уровни защиты от IP30 до IP66, а материалы включают холоднокатаную и нержавеющую сталь.

Если у вас есть требования к безопасности и интеллекту, а также вам необходимо повысить удобство будущего обслуживания в зависимости от конкретного места установки, свяжитесь с нами. Компания Shangming рассмотрит технико-экономическое обоснование и предоставит ценовое предложение и образцы в течение 1-2 рабочих дней на основе чертежей и технических требований.

Часто задаваемые вопросы

Вопрос: Зачем выбирать небольшой полный комплект распределительных коробок вместо одного большого шкафа?

О: Небольшие комплектные распределительные коробки можно гибко комбинировать с различными функциональными шкафами в соответствии с реальными потребностями. Некоторые кабели и компоненты предварительно интегрированы на заводе, что упрощает и ускоряет установку на месте и подходит для ограниченных или нерегулярных пространств. При техническом обслуживании четко определяется функциональное зонирование, что облегчает поиск неисправностей и ремонт.

Вопрос: Как выполнять ежедневное обслуживание и проверку?

О: Ежеквартально проверяйте рабочее состояние всех автоматических выключателей и контакторов, чтобы убедиться в отсутствии перегрева или ослабления.

Регулярно очищайте пыль, скопившуюся внутри корпуса, особенно охлаждающий вентилятор и фильтры. Проверьте уплотнители дверной коробки на предмет старения и трещин и при необходимости замените их.

Записывайте результаты проверок и корректирующие действия после каждого технического обслуживания для обеспечения прослеживаемости.
