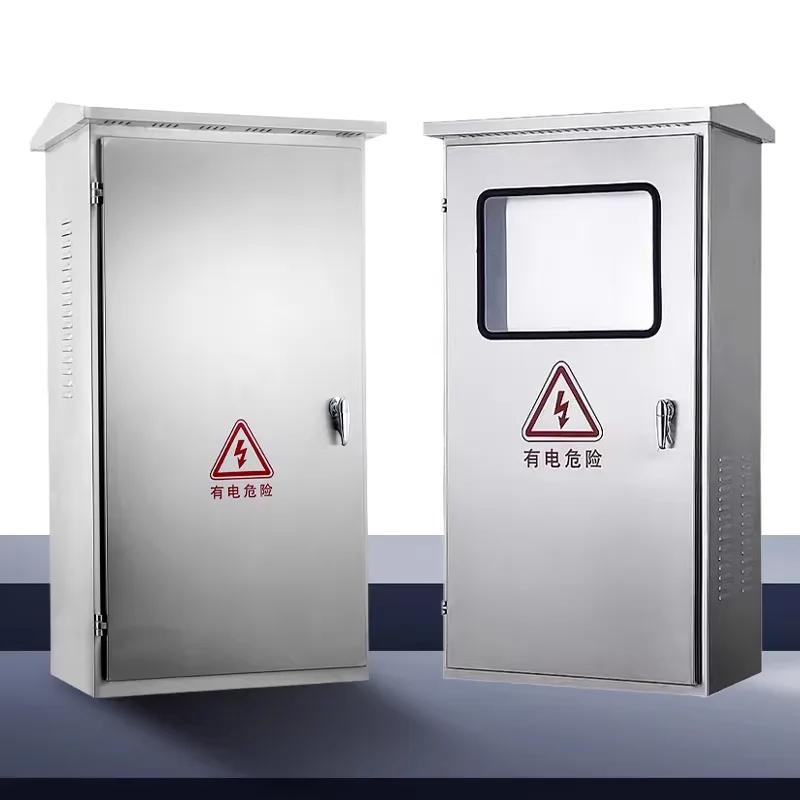

Всепогодный электрораспределительный шкаф

Добро пожаловать на покупку защищенных от атмосферных воздействий электрораспределительных шкафов, разработанных и изготовленных на заводе Shangming. У нас есть полный процесс производства и тестирования продукции, а качество нашей продукции гарантировано. Мы предоставляем экономически эффективные решения для безопасной, непрерывной и не требующей обслуживания эксплуатации наружных энергосистем.

Особенности продукта

1. Всепогодная защита.

Сертификация степени защиты: общая степень защиты достигает IP65 (дополнительно IP66), что обеспечивает полную пыленепроницаемость и устойчивость к водяным брызгам под высоким давлением.

Наклонная крышка от дождя: оснащена удлиненной крышкой от дождя в верхней части шкафа, которая эффективно предотвращает скопление воды и снега, а также отводит воду от дверных проемов.

2. Контроль температуры и управление влажностью.

Антиконденсационная конструкция: дополнительный влагозащищенный дыхательный клапан промышленного класса поддерживает класс защиты, балансируя внутреннее и внешнее давление воздуха, удаляя влагу из шкафа и предотвращая электрохимическую коррозию электрических компонентов из-за конденсации.

Интегрированное решение для контроля температуры: Шкаф поддерживает установку нагревателя с постоянной температурой или охлаждающего вентилятора для обеспечения стабильной работы электрических компонентов при резких перепадах температур от -40°C до +70°C.

3. Устойчивость к коррозии и ультрафиолетовому излучению.

Серия из нержавеющей стали: Изготовлен из высококачественной нержавеющей стали 304 или 316, травленной и пассивированной, подходит для прибрежных зон с высоким содержанием соли и химических заводов.

Серия из оцинкованной стали: благодаря использованию горячеоцинкованного основного материала в сочетании с полиэфирным порошковым покрытием, предназначенным для использования на открытом воздухе, краска не выгорает и не трескается под сильным УФ-излучением, обеспечивая коррозионностойкий срок службы более 15 лет.

4. Модульная и удобная конструкция установки.

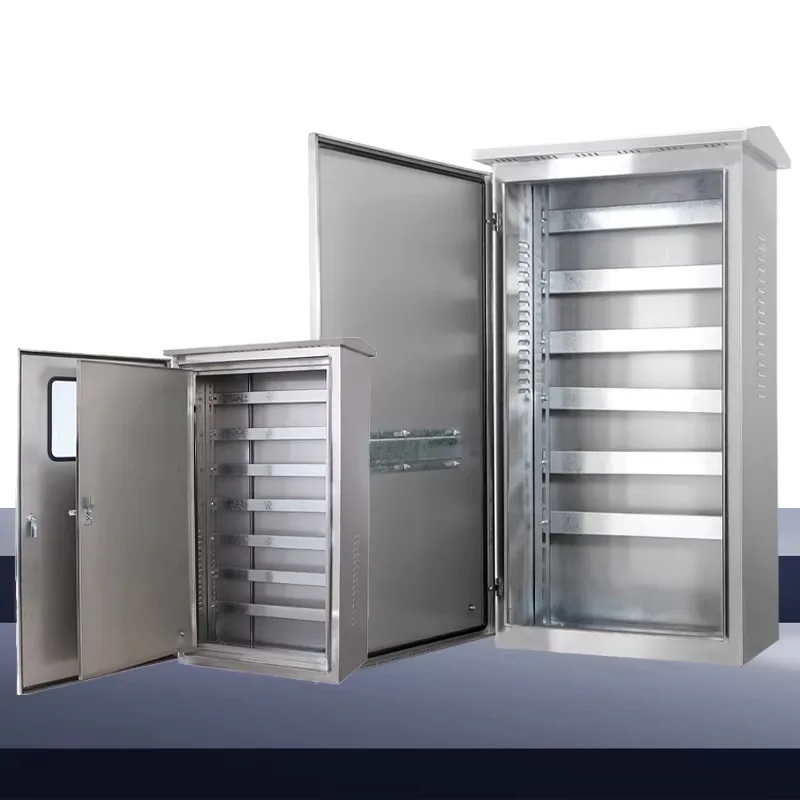

Регулируемая конструкция установки: внутренние балки и монтажные пластины распределительной коробки имеют конструкцию с несколькими отверстиями, что обеспечивает гибкую регулировку в зависимости от глубины компонентов, что упрощает компоновку крупных автоматических выключателей и шинных систем.

Нижнее основание кабельного ввода: Оснащенное приподнятым основанием, оно не только облегчает ввод кабеля из-под земли, но также эффективно предотвращает затопление нижнего кабельного ввода грунтовыми водами.

В каких средах требуются распределительные шкафы, защищенные от атмосферных воздействий?

В некоторых случаях установка обычных распределительных шкафов внутри помещений может легко привести к коротким замыканиям, утечкам электроэнергии или даже пожарам из-за попадания воды, скопления пыли, коррозии или перепадов температуры. Повышение уровня защиты имеет важное значение. Поэтому мы рекомендуем использовать защищенные от атмосферных воздействий электрораспределительные шкафы в следующих сценариях:

1. Полностью открытая среда

Типичные сценарии: Муниципальные блоки управления уличным освещением, распределительные шкафы светофоров, коробки электропитания ETC для шоссе, силовые шкафы для экранов наружной рекламы, машинные помещения лифтов на крыше, распределительные инверторные блоки фотоэлектрических/ветряных электростанций.

Риски: Прямое воздействие дождя, снега, града, сильного ультрафиолетового излучения и значительных суточных колебаний температуры.

Требования: степень защиты IP65 или выше, нержавеющая сталь или материал покрытия, устойчивый к атмосферным воздействиям.

2. Места с высокой влажностью или склонностью к образованию конденсата.

Типичные сценарии: подземные инженерные туннели, насосные станции, очистные сооружения, помещения для оборудования бассейнов, теплицы, аквакультурные фермы.

Риски: воздух в этих местах насыщен влагой, что делает металлические компоненты склонными к окислению и снижает эффективность изоляции.

Требования: минимум IP54, рекомендуется IP65. Корпус должен иметь превосходную герметизацию и внутреннюю конструкцию, препятствующую образованию конденсата.

3. Пыль, песок или оптоволокно.

Типичные сценарии: цементные заводы, деревообрабатывающие заводы, текстильные мастерские, шахты, инфраструктура пустыни.

Риски: Накопление пыли приводит к плохому отводу тепла, слипанию контактов и отказу от дуги.

Требования: IP5X (пылезащитный) и выше. Дверные швы и порты ввода/вывода кабелей должны быть полностью герметизированы.

4. Прибрежные зоны, зоны химической коррозии или коррозии из-за солевых брызг.

Типичные сценарии: порты, морские платформы, прибрежные ветряные электростанции, периферийные станции управления химическими заводами, гальванические цеха.

Риски: Среда, богатая ионами хлорида, ускоряет коррозию металлов; обычные стальные пластины с порошковым покрытием не выдерживают длительного использования и проржавеют насквозь.

Требования: корпус из нержавеющей стали 304/316 + защита IP65; обычная углеродистая сталь запрещена.

5. Временные постройки или мобильные рабочие площадки.

Типичные сценарии: Трехуровневые распределительные коробки на строительных площадках, временные силовые шкафы для строительства железных и автомобильных дорог, аварийное распределение электроэнергии для выставок/мероприятий.

Риски: отсутствие постоянного жилья, частые переезды, неконтролируемая окружающая среда.

Требования: IP54 или выше + ударопрочная конструкция + конструкция ручки/колеса, соответствующая временным правилам электробезопасности.

Рекомендации по техническому обслуживанию

Хотя наши защищенные от атмосферных воздействий электрораспределительные шкафы отличаются высоким качеством, высокой производительностью и долговечностью, для продления срока их службы по-прежнему необходимо надлежащее обслуживание.

1. Регулярный визуальный осмотр: рекомендуется проводить ежемесячные или ежеквартальные проверки.

Проверка внешнего вида: проверьте шкаф на наличие вмятин, ржавчины, особенно сварных швов и краев дверей. Проверьте, нет ли отслаивания краски.

Состояние дверного уплотнения: Убедитесь, что уплотнительные ленты не состарились, не потрескались, не деформировались и не отслоились.

Функция блокировки: проверьте дверные замки на гибкость и герметичность, предотвращая несанкционированное открытие или проникновение дождевой воды.

Кабельный ввод/вывод: убедитесь, что водонепроницаемые сальники затянуты, а кабели не ослаблены и не изношены.

Примечание. Специальную проверку следует проводить сразу после сезона дождей, тайфуна или песчаной бури.

2. Ежеквартальное глубокое обслуживание: рекомендуется каждые 3–6 месяцев.

Внутренняя очистка: После отключения питания откройте дверцу шкафа и удалите пыль с направляющих, клеммных колодок и поверхностей компонентов сухим сжатым воздухом (≤0,3 МПа). Не используйте для мытья влажную ткань или воду.

Проверка затяжки: с помощью динамометрической отвертки затяните клеммы силовой цепи, клеммы заземления и крепления DIN-рейки, чтобы предотвратить плохой контакт из-за вибрации.

Состояние компонента: Осмотрите автоматический выключатель на предмет перегрева, изменения цвета или необычного запаха. Проверьте устройство защитного отключения (УЗО) на чувствительную работу.

Дренажные/вентиляционные отверстия (если настроены): Очистите жалюзи или фильтры от засоров, чтобы обеспечить надлежащее рассеивание тепла.

3. Ежегодная комплексная проверка: не реже одного раза в год; не пренебрегайте.

Проверка качества уплотнения: проверьте эластичность всех уплотнительных полосок. Немедленно замените, если затвердевание увеличится или появятся трещины.

Для шкафов со степенью защиты IP65 можно провести простой тест на распыление, чтобы проверить, попадает ли вода во внутреннюю стену.

Защита от коррозии:

Шкафы из оцинкованной или углеродистой стали: нанесите антикоррозийную краску на поцарапанные участки;

Stainless steel cabinets: Remove salt stains or dirt with a neutral detergent to prevent chloride ion corrosion.

Проверка целостности заземления: используйте тестер сопротивления заземления, чтобы убедиться, что сопротивление между шкафом и системой заземления составляет ≤ 0,1 Ом.

Функциональное тестирование: имитируйте пуск и останов нагрузки, чтобы проверить точность логики управления и защитных действий в каждой цепи.

Запрещенные действия:

Не открывайте дверцу корпуса для чистки или регулировки, пока цепь находится под напряжением.

Не используйте сильные кислоты, сильные щелочи или органические растворители для протирания корпуса, так как это может повредить покрытие и уплотнительные ленты.

Не увеличивайте отверстия и не изменяйте конструкцию корпуса без разрешения.

Не игнорируйте незначительную ржавчину или старение уплотнительных полос.
