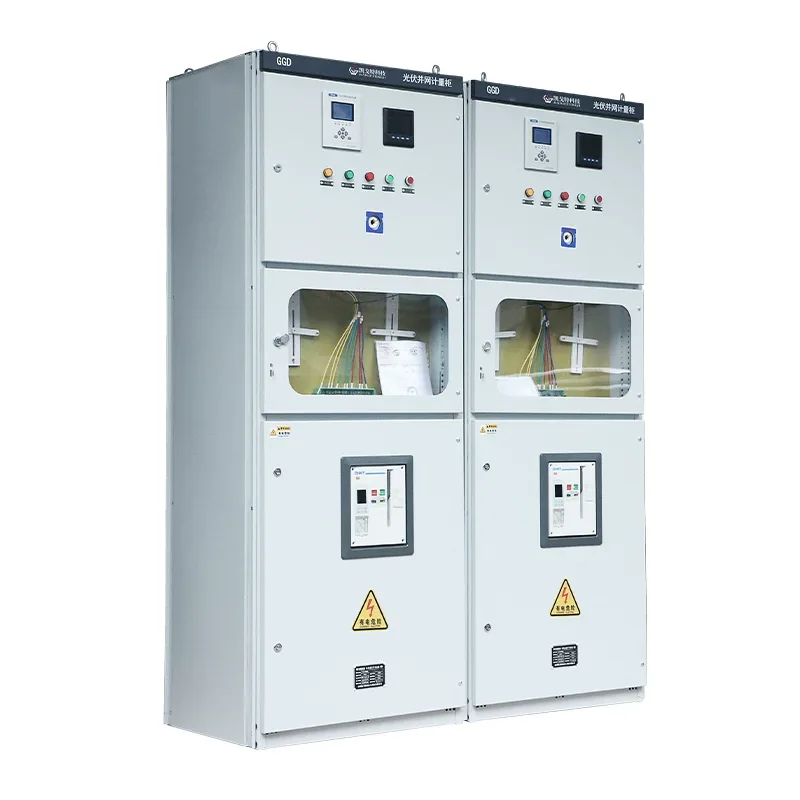

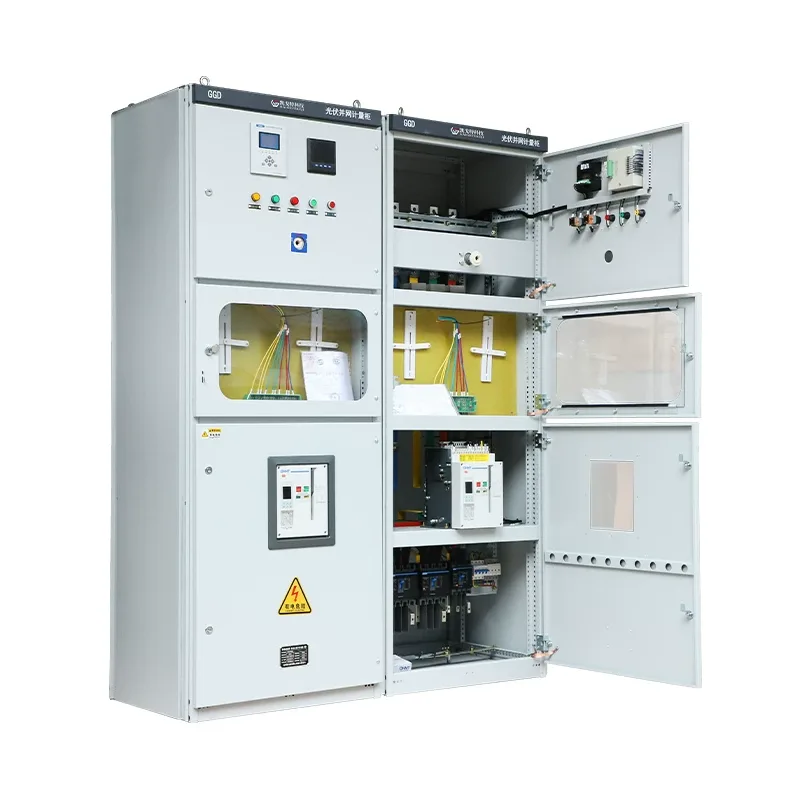

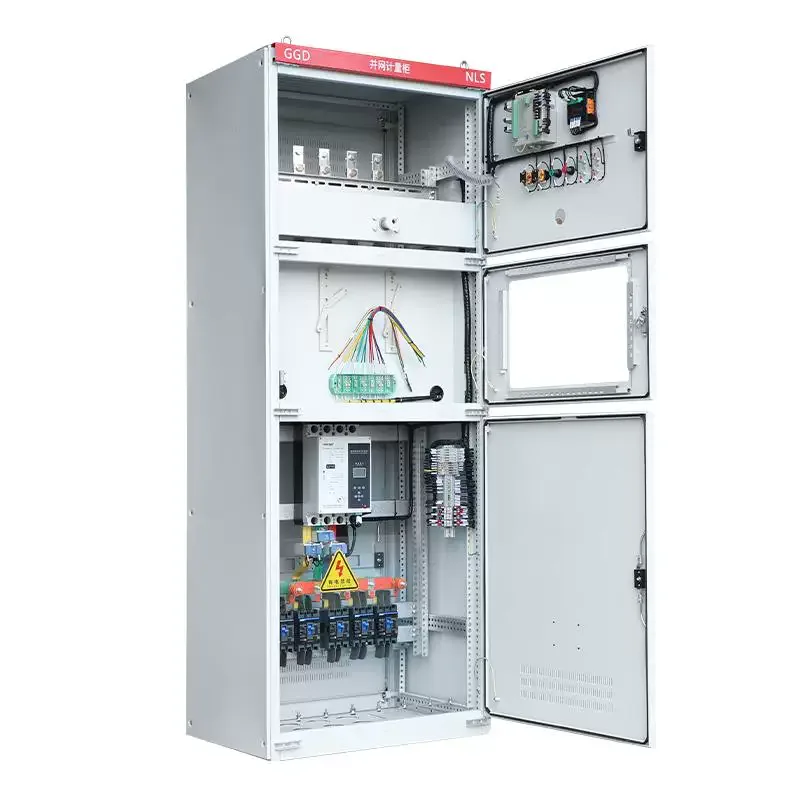

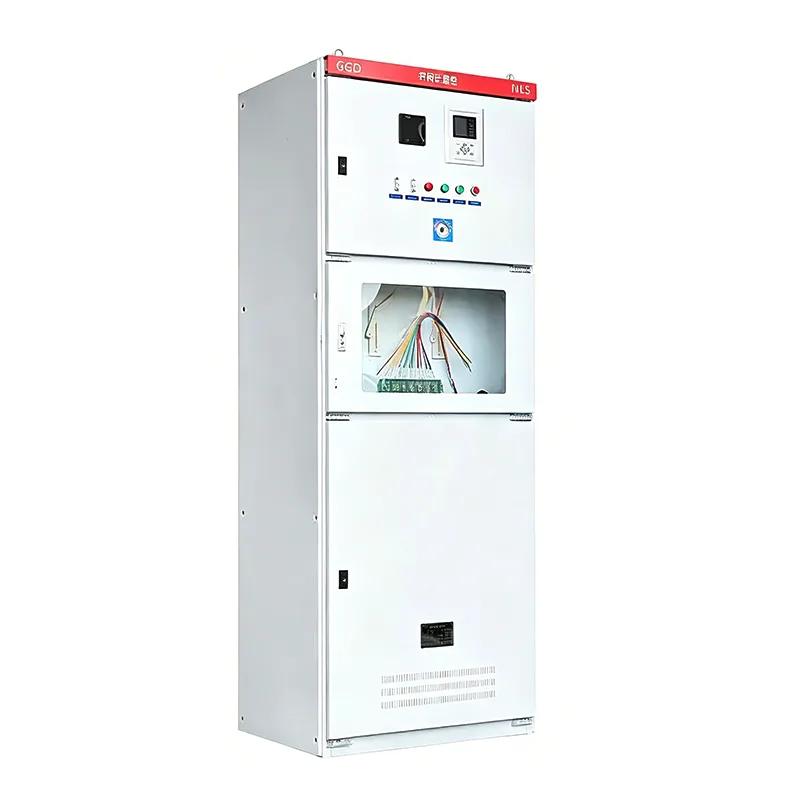

Фотоэлектрический шкаф, подключенный к сети

Шкафы, подключенные к фотоэлектрической сети, играют решающую роль в защите, измерении, изоляции, защите от изолирования и обмене данными. Они разработаны и изготовлены профессиональным производителем Shangming. Мы предлагаем гарантию и предоставим полную документацию и сертификацию вместе с вашим заказом.

Каковы функции шкафа, подключенного к фотоэлектрической сети?

Сбор энергии: Шкаф, подключенный к фотоэлектрической сети, собирает выходную мощность переменного тока от одного или нескольких инверторов.

Защитная изоляция: когда сеть находится на ремонте или фотоэлектрическая система неисправна, она физически отключает источник питания с помощью автоматических выключателей или разъединителей, обеспечивая безопасность персонала и оборудования.

Функции защиты: Шкаф, подключенный к фотоэлектрической сети, имеет защиту от перегрузки по току, повышенного напряжения, пониженного напряжения и аномалий частоты. Самое главное, что он оснащен защитой от изолирования, автоматически отключающей точку подключения к сети, когда основная сеть выходит из строя, чтобы предотвратить обратную передачу мощности и потенциальное поражение электрическим током обслуживающего персонала.

Учет и мониторинг: оборудование имеет встроенный счетчик электроэнергии, обычно двунаправленный, регистрирующий как выработанную, так и потребленную электроэнергию.

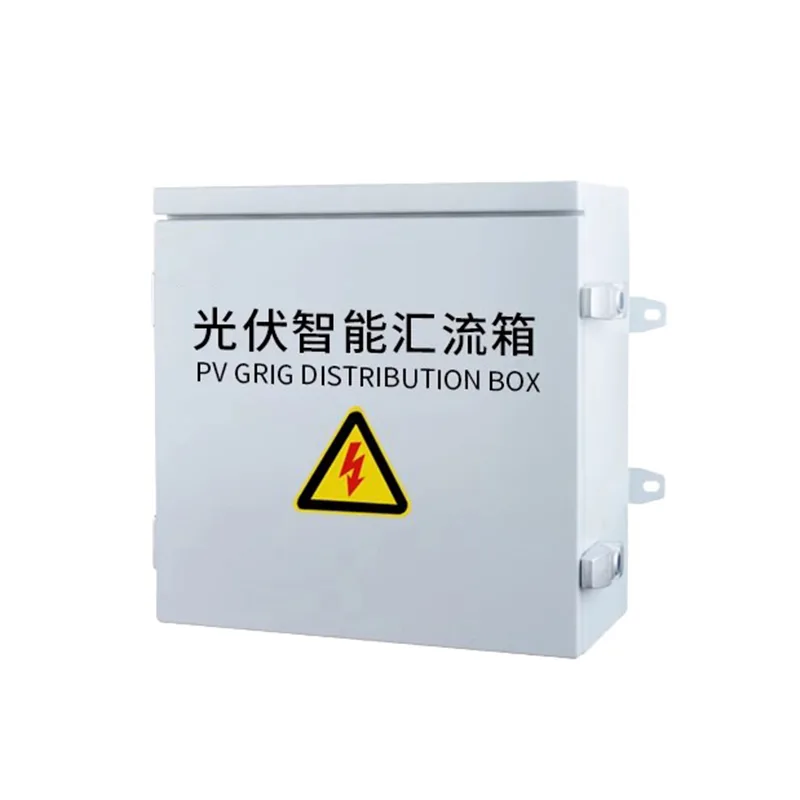

Разница между фотоэлектрическим шкафом, подключенным к сети, и фотоэлектрическим объединительным блоком

Меры предосторожности при установке

При установке шкафа, подключенного к фотоэлектрической сети, его следует устанавливать как можно ближе к трансформатору или главному распределительному шкафу. Более короткие кабели приводят к меньшему падению напряжения. Если кабель слишком длинный, напряжение в точке подключения к сети будет повышаться во время пиковой генерации мощности, вызывая срабатывание защиты инвертора от перенапряжения и вызывая частые отключения.

Для коробок, подключенных к уличной сети, установка под прямыми солнечными лучами строго запрещена. Высокие температуры могут привести к тепловому отключению автоматического выключателя, что приведет к ложному срабатыванию. Мы рекомендуем выбрать место на северной стене здания или установить солнцезащитный козырек.

Убедитесь, что перед шкафом осталось не менее 800–1000 мм рабочего пространства, чтобы оператор мог быстро повернуть разъединитель в аварийной ситуации.

Часто задаваемые вопросы

Вопрос: Почему автоматический выключатель в шкафу, подключенном к сети, неожиданно срабатывает во время пиковой выработки электроэнергии в полдень?

Ответ: Причины, требующие расследования:

Перенапряжение в сети: это наиболее распространенная причина. Выработка солнечной энергии наиболее интенсивна в полдень, и если окружающее потребление электроэнергии низкое, напряжение в точке подключения к сети будет повышено. Когда напряжение превышает предел защиты, установленный шкафом, подключенным к сети, шкаф автоматически отключается.

Сбой по температуре: Плохое рассеивание тепла в шкафу, подключенном к сети. Сильный ток в полдень приводит к тому, что внутренняя температура шкафа становится слишком высокой, что приводит к неисправности тепловой защиты автоматического выключателя.

Неправильная настройка: ток настройки автоматического выключателя слишком близок к максимальному выходному току инвертора.

Решения: Проверьте записи напряжения. Если напряжение в сети слишком высокое, обратитесь в бюро электроснабжения, чтобы понизить отвод трансформатора или отрегулировать настройки защиты.

Вопрос: Каковы последствия, если сетевой фильтр в шкафу, подключенном к сети, неисправен и не заменен?

Ответ: В краткосрочной перспективе это не повлияет на выработку электроэнергии, но потеряет молниезащиту. Солнечные электростанции в основном расположены на открытых крышах, где чрезвычайно часто возникают удары молний. В случае наведенной молнии высокое напряжение может напрямую проникнуть в подключенный к сети шкаф и попасть в инвертор, что приведет к сгоранию компонентов стоимостью в сотни тысяч юаней.

Мы рекомендуем, если окно состояния SPD станет красным, его необходимо немедленно заменить.

Вопрос: Можно ли использовать обычный низковольтный распределительный шкаф для замены специального шкафа, подключенного к фотоэлектрической сети?

О: Нет, его нельзя заменить напрямую. В обычных распределительных шкафах отсутствуют двунаправленные измерения, логика защиты от изолирования и функция отключения при пониженном напряжении.

Бюро электроснабжения сосредоточится на проверке этих фотоэлектрических компонентов во время приемочных испытаний. Если будет произведена вынужденная замена, проект не будет принят.
