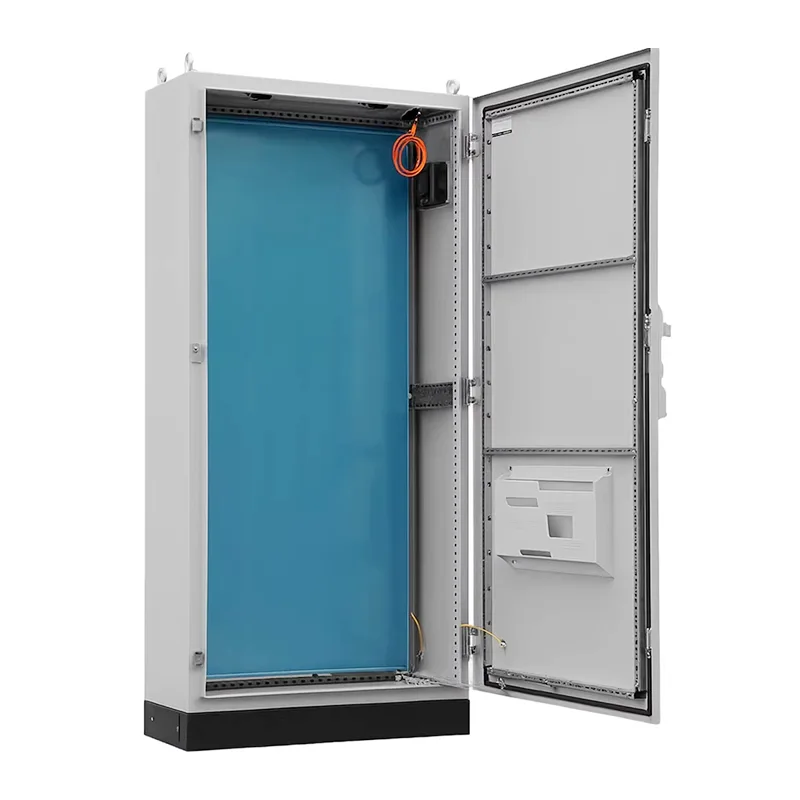

Шкаф распределения питания пятикратного профиля ES

Шкаф распределения питания пятикратного профиля ES представляет собой надежный продукт с высокой прочностью и степенью защиты IP55. Плотно расположенные модульные отверстия с шагом 25 мм на раме обеспечивают гибкость и универсальность установки. Этот продукт предоставлен китайским производителем Shangming. Мы поддерживаем нестандартную настройку и можем предложить комплексные решения и конкурентоспособные цены.

Основные структурные особенности

Основная несущая рама шкафа распределения питания с пятикратным профилем ES претерпевает пять точных изгибов, образуя каркас из пятикратного профиля. Эта конструкция с несколькими изгибами не только увеличивает продольную несущую способность стальной пластины, но также создает естественную водостойкую структуру канавок, эффективно предотвращая просачивание жидкости.

Верхняя, нижняя и боковые панели шкафа обычно свариваются как единое целое, что обеспечивает большую устойчивость и сопротивление скручиванию по сравнению с сборкой на болтах. Профили имеют стандартные отверстия с расстоянием 25 мм для стандартизированной установки внутренних электрических компонентов.

Такая конструкция делает пятисекционный шкаф ES подходящим для нужд высокопроизводительного многоконтурного распределения электроэнергии, обеспечивая достаточное внутреннее пространство и обеспечивая более эффективную проводку и обслуживание.

Функции продукта

Пятикратные распределительные шкафы ES компании Shangming доступны в стандартных и индивидуальных моделях. Для вашего проекта они не только обеспечивают электроэнергию, но и обеспечивают прочную основу для безопасной, эффективной и развивающейся электрической системы.

1. Структурная поддержка и несущая способность.

Пятикратный профиль — это не только внешняя оболочка, но и экзоскелет всего шкафа. Процесс пятикратного изгиба повышает прочность профиля на продольное сжатие, обеспечивая стабильность даже после установки тяжелого оборудования и предотвращая скручивание или оседание.

Внутренняя часть профиля заполнена стандартными отверстиями. В сочетании с балками и опорной плитой компоненты можно свободно размещать во внутреннем пространстве, что повышает эффективность использования.

2. Охрана окружающей среды

По сравнению с обычными распределительными коробками шкаф ES обеспечивает лучшую герметизацию. Благодаря специальной структуре загнутых краев, образованной в проеме шкафа пятикратным профилем, вода стекает по складкам наружу шкафа, а не просачивается в уплотнительную ленту.

Шкаф в сочетании с высококачественными уплотнительными полосами, нанесенными на станке с ЧПУ, эффективно изолирует чрезвычайно мелкую проводящую пыль и коррозионную влагу, защищая изоляционные характеристики внутренних электронных компонентов.

3. Интегрированное управление температурным режимом и рассеивание тепла.

Этот продукт представляет собой шкаф управления, рекомендованный компанией Shangming для проектов, в которых приоритет отдается защите компонентов от перегорания.

Пятислойная рама и боковые панели позволяют устанавливать мощные промышленные кондиционеры или теплообменники, не вызывая нарушения герметичности из-за вибрации. Внутренняя структура шкафа способствует конвекционной циркуляции воздуха, предотвращая возникновение теплового острова в верхней части шкафа или в местах с плотным расположением компонентов.

4. Защита безопасности и человеко-машинный интерфейс.

У нас есть профессиональные заземляющие болты между дверцей шкафа, боковыми панелями и корпусом шкафа, соединенные желто-зеленым двухцветным проводом. Цельнометаллический корпус обеспечивает надежную защиту от поражения электрическим током.

Мы предлагаем варианты настройки; Вы можете выбрать дверное полотно с прозрачным окном, совмещенным с трехточечным замком, что облегчает осмотр и физически предотвращает открытие шкафа посторонними лицами.

Технические параметры

Таблица размеров и спецификаций

Сценарии применения продукта

Мы рекомендуем этот продукт для проектов со сложными условиями, требующих независимой работы отдельных блоков и высокой жесткости конструкции. Вы можете в любое время связаться с нами со своими требованиями для обсуждения и определения конкретного решения по выбору.

Автоматизированное управление независимым механическим оборудованием

Пятиблочный электрораспределительный шкаф ES благодаря встроенной сварной конструкции идеально подходит для управления крупным, единичным оборудованием.

Типичные случаи: упаковочное оборудование, машины для литья под давлением, станки с ЧПУ, шкафы управления станками для лазерной резки.

Почему стоит выбрать именно его: Большое независимое оборудование, работающее как единое целое, не требует параллельной работы шкафа. Герметичная защита шкафа ES предотвращает попадание масляного тумана и металлической пыли в прецизионный контроллер.

Насосные станции и водоочистка

Шкаф распределения питания пятикратного профиля ES обеспечивает большие преимущества во влажных средах или средах, подверженных воздействию брызг.

Типичные случаи: блоки управления наружными водяными насосами, системы управления аэрацией на очистных сооружениях, насосные станции вторичного электроснабжения.

Почему стоит выбрать именно его: механическая гидроизоляционная структура, состоящая из пятикратного профиля в сочетании с клейкими уплотнительными лентами, эффективно противостоит дождю и влаге. Даже в условиях длительной эксплуатации с высокой влажностью встроенная сварная конструкция гарантирует, что внутренние компоненты останутся сухими.

Пищевая и фармацевтическая промышленность

Мы рекомендуем наши электрораспределительные шкафы для мастерских, требующих частого промывания или соблюдения очень высоких стандартов чистоты. Мы используем качественные, безопасные материалы и производим строго по необходимым стандартам.

Типичные случаи: Шкафы управления линией розлива напитков, силовые шкафы линии фармацевтической упаковки.

Почему стоит его выбрать: Шкаф ES, изготовленный из нержавеющей стали, имеет гладкие закругленные края и минимальное количество сварных швов, что делает его менее склонным к скоплению бактерий и пыли. Его поверхность также устойчива к распылению химических дезинфицирующих средств и очистке струей воды под высоким давлением.

Горнодобывающая промышленность, цементная промышленность и среда с высокой вибрацией

Наша продукция также может использоваться на объектах тяжелой промышленности, включая дробление, сортировку или транспортировку на большие расстояния. На заводе Шанмина применяется 7-ступенчатый процесс проверки качества, обеспечивающий достаточную прочность продукции.

Типичные случаи: блоки управления ленточными конвейерами горнодобывающей промышленности, панели управления подачей цементного завода, шкафы управления передвижными генераторными установками.

Почему стоит выбрать именно его: Цельная сварная конструкция обеспечивает превосходное сопротивление крутящему моменту. Во время сильной вибрации или подъема рама с пятью изгибами защищает дорогостоящие внутренние преобразователи частоты и модули ПЛК от плохого контакта или физического повреждения из-за деформации корпуса.
