Шкаф распределения электроэнергии низкого напряжения XL-21

Шкаф распределения низкого напряжения XL-21 предоставлен китайским производителем Shangming. У нас есть полные производственные возможности с ежемесячной производственной мощностью более 3000 единиц. Мы поддерживаем индивидуальные чертежи, закупку компонентов и заводские испытания. Вы можете связаться с нами в любое время, чтобы начать разработку решения.

Структура продукта

Низковольтный распределительный шкаф XL-21 имеет полностью закрытую, фиксированную и вертикально разделенную конструкцию, в которой приоритет отдается простоте, надежности и простоте обслуживания.

1. Внешний вид шкафа

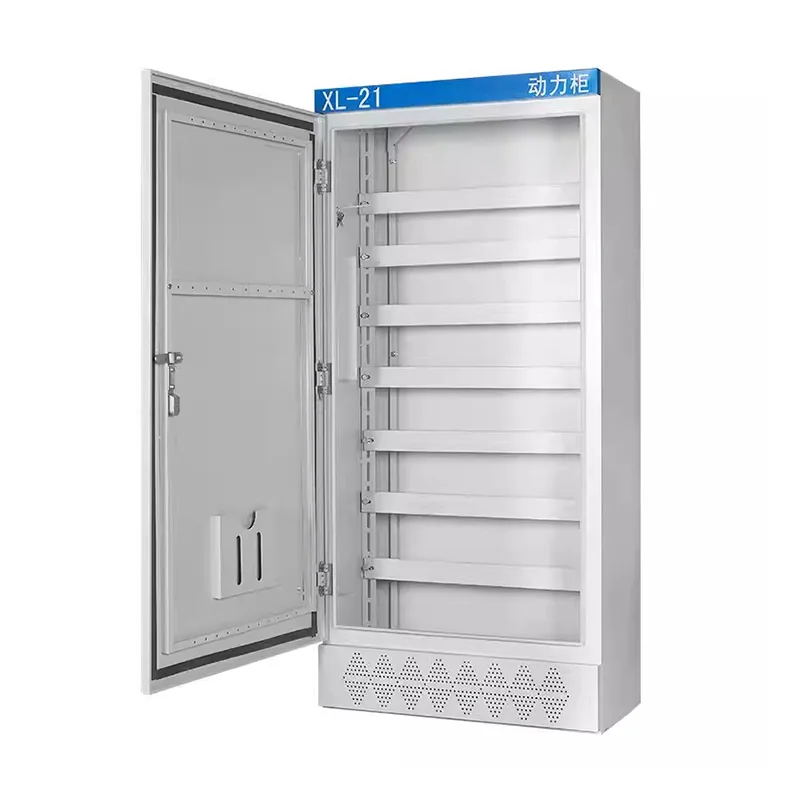

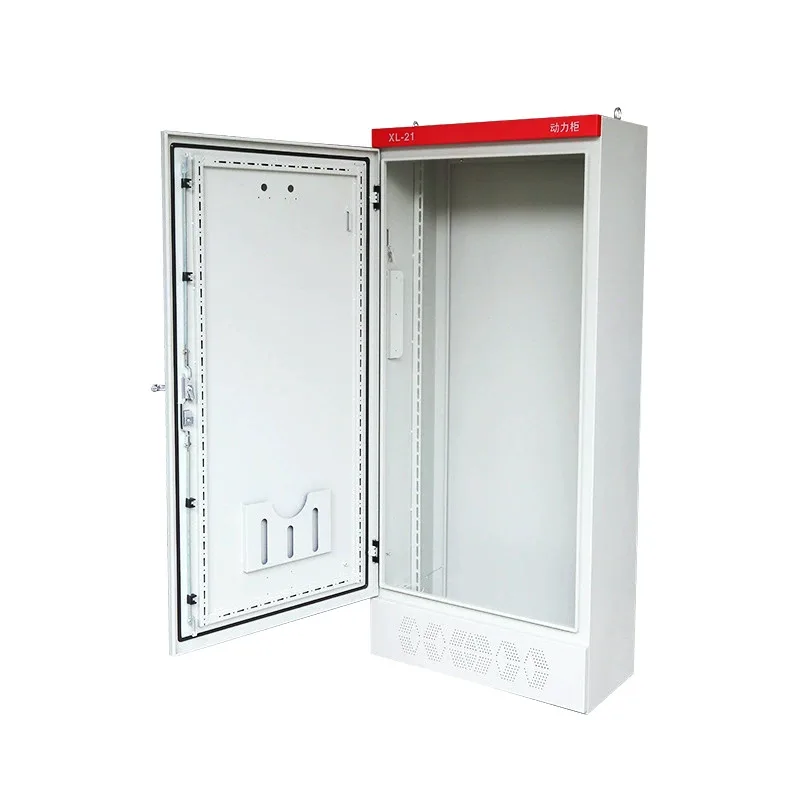

Шкаф XL-21 изготовлен из холоднокатаного стального листа, согнутого и сваренного, что обеспечивает достаточную жесткость для установки тяжелых автоматических выключателей и шин. Защитная дверь представляет собой одностворчатую конструкцию с углом открывания более 110°. По краям двери установлены полиуретановые уплотнительные ленты для повышения пыленепроницаемости.

Внутренние стороны имеют вертикальные профили с перфорацией, облегчающие регулировку балок и монтажных пластин в соответствии с размерами компонентов.

2. Внутренняя планировка

Хотя XL-21 представляет собой единое интегрированное пространство, оно разделено на несколько функциональных зон:

Область верхней шины: главная входящая шина расположена в верхней части шкафа, защищена изоляторами и поддерживает горизонтальное или вертикальное удлинение медных шин.

Центральная зона компонентов: это основная зона, используемая для установки разъединителей, автоматических выключателей, контакторов, тепловых реле и т. д.

Нижняя область проводки: Внизу предусмотрено достаточно места для ввода кабеля, имеются выделенные нейтральные и заземляющие шины.

3. Нижняя часть и конструкция ввода/вывода кабеля

В нижней части распределительного шкафа имеется большая съемная панель, в которой можно настроить отверстия в зависимости от количества кабелей и использовать с кабельными оболочками.

Можно установить стальное основание из швеллера высотой 50–100 мм, чтобы увеличить высоту шкафа от земли, обеспечивая защиту от влаги и облегчая работу с вилочным погрузчиком.

Преимущества продукта

1. Широкое применение

Шкаф распределения электроэнергии низкого напряжения XL-21 имеет классическую конструкцию шкафа распределения мощности низкого напряжения. Отработанная технология и высокая стандартизация позволили ему широко использоваться на заводах, в строительных и муниципальных проектах, а его надежность доказана в течение длительного периода.

2. Подходит для распределения силовой нагрузки.

Как профессиональный производитель, компания Shangming разрабатывает системы электропитания для двигателей, насосов, вентиляторов и другого силового оборудования. Продукты обладают превосходной пропускной способностью по току, могут работать непрерывно и удовлетворяют требованиям приложений с высокими нагрузками.

3. Прочный и долговечный

Доступны несколько материалов, включая углеродистую сталь, оцинкованную сталь и нержавеющую сталь. Независимо от используемого материала конструкция корпуса обеспечивает достаточную прочность и ударопрочность, что делает его пригодным для длительного использования в промышленных условиях.

4. Удобное обслуживание

Внутренние электрические компоненты силового шкафа расположены систематически и имеют четкие схемы. Он имеет одну правую дверь с ручкой управления рубильником, расположенной на верхней правой стойке в передней части шкафа. Измерительные приборы и источники питания сигналов монтируются на двери, обеспечивая полную видимость, когда дверь открыта, что упрощает осмотр и обслуживание.

5. Сильная совместимость

Наш низковольтный распределительный шкаф XL-21 можно гибко конфигурировать с использованием основных электрических компонентов, таких как автоматические выключатели, контакторы и тепловые реле, адаптируясь к различным схемам управления и защиты для удовлетворения потребностей различных проектов.

6. Экономическое преимущество

По сравнению со сложными конструкциями, такими как шкафы с выдвижными ящиками, распределительный шкаф XL-21 имеет простую конструкцию и контролируемые производственные затраты, что делает его идеальным для проектов с высокими требованиями к экономической эффективности и стабильности.

Каковы требования к среде установки распределительного шкафа XL-21?

Этот распределительный шкаф низкого напряжения XL-21 в основном используется в трехфазных трехпроводных и трехфазных четырехпроводных системах питания с частотой переменного тока 50 Гц и напряжением ниже 500 В для распределения электроэнергии и освещения. Перед запуском проекта или фактической установкой вы можете определить среду установки. Как производитель мы предлагаем следующие предложения:

1. Температура окружающей среды

Нормальная рабочая температура: от -5 ℃ до + 40 ℃;

Средняя температура за 24 часа: не выше +35℃;

Температура хранения и транспортировки: от -25℃ до +55℃ (краткосрочно);

Примечание. При установке в среде с высокой температурой требуется усиленная вентиляция или конструкция для снижения номинальных характеристик.

2. Высота

Высота установки должна быть меньше или равна 2000 метров.

Выше 2000 метров требуется снижение номинальных характеристик по стандартам.

3. Относительная влажность.

При температуре окружающей среды +40℃ относительная влажность должна составлять ≤ 50%.

Более высокая влажность допустима при более низких температурах.

4. Место установки

Силовой шкаф XL-21 предназначен только для установки внутри помещения.

Запрещается установка в: незатененных местах на открытом воздухе, в опасных местах с взрывоопасными газами или пылью, в средах с высокой коррозионной активностью или в зонах с сильной запыленностью или токопроводящей пылью.

5. Механические и вибрационные условия.

В месте установки не должно быть сильной вибрации или ударов. Частота вибрации ≤ 10 Гц, ускорение ≤ 0,5g. Фундамент установки должен быть устойчивым, чтобы на одной платформе не находились большие двигатели или штамповочное оборудование.

После установки шкаф должен оставаться в вертикальном положении с вертикальным наклоном ≤ 5°, в противном случае это повлияет на срок службы приводного механизма.

6. Вентиляционное и теплоотводное пространство.

Доступ для обслуживания должен быть обеспечен спереди и сзади шкафа. Передняя рабочая поверхность должна быть ≥ 0,8 м, рекомендуется 1,0 м. Если требуется обслуживание сзади, необходимо расстояние ≥ 0,8 м. Верхняя часть шкафа должна находиться на высоте не менее 0,5 м от потолка. Когда несколько шкафов расположены рядом, между ними не требуется зазор; их можно собрать напрямую. Однако вентиляционное пространство необходимо оставить с обоих концов всего ряда.

7. Требования пожарной безопасности и безопасности.

Место установки должно представлять собой негорючую конструкцию. Легковоспламеняющиеся и взрывоопасные материалы нельзя хранить ближе 1 метра от места установки.

Земля должна быть ровной и сухой. Рекомендуется построить бетонный фундамент на высоте 100–200 мм над землей, чтобы предотвратить попадание воды.

8. Электромагнитная среда

Место установки должно находиться вдали от мощных преобразователей частоты и высокочастотного оборудования во избежание помех во вторичных цепях управления. При наличии сильных электромагнитных помех рекомендуется использовать экранированные кабели для линий управления и прокладывать их в отдельном кабельном лотке.
