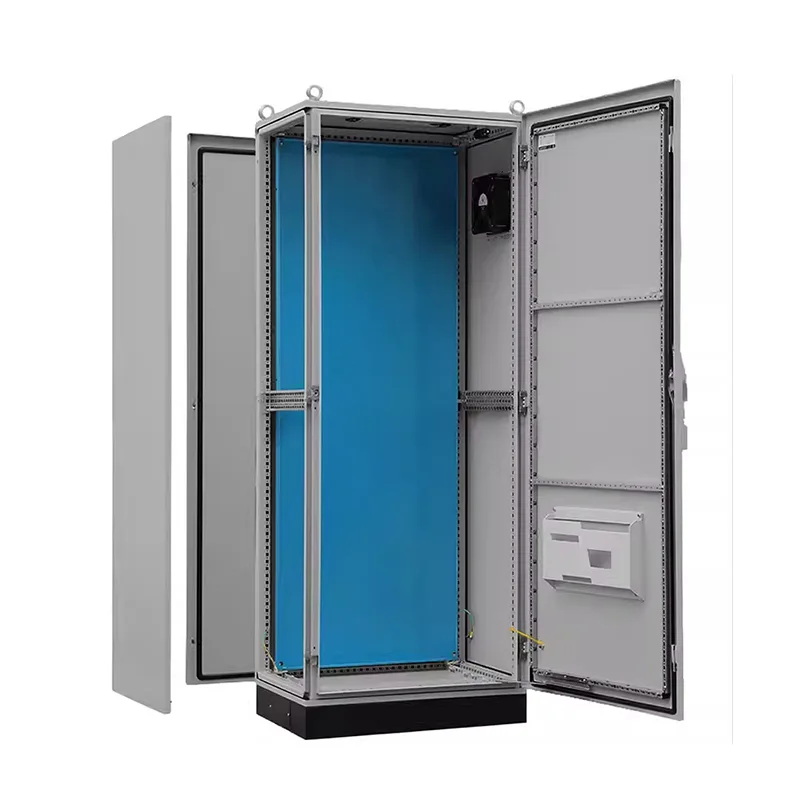

Шкаф распределения питания девятикратного профиля PS

Шкаф распределения питания девятикратного профиля PS является съемным и легко подключается. Если для вашего проекта требуется сложная и большая система с несколькими шкафами, вы можете связаться с Shangming и позволить нам стать вашим прямым поставщиком продаж. Мы поддерживаем нестандартную настройку.

Технические параметры

Спецификации заказа

Преимущества продукта

Шкаф распределения питания девятикратного профиля PS отличается высокой прочностью и надежностью, а расширение не требует модификации шкафа. Обеспечивает срок службы более 15 лет. Кроме того, продукция Shangming обладает и другими преимуществами, что делает ее подходящим выбором.

I. Структурные преимущества

Колонна шкафа PS подвергается девяти прецизионным изгибам на станке с ЧПУ, образуя многоармированную закрытую секцию. Это увеличивает жесткость на изгиб и кручение более чем на 40 % по сравнению с конструкцией с пятикратным изгибом, что позволяет использовать рамные автоматические выключатели для тяжелых условий эксплуатации, сухие трансформаторы и мощные преобразователи частоты.

Эта особенность делает нашу продукцию подходящей для условий с высокой вибрацией, таких как судостроение, горнодобывающая промышленность и железнодорожный транспорт, исключая риск усталостного растрескивания сварных швов.

Имея 3–4 монтажные поверхности (переднюю, заднюю и внутреннюю стороны), в каждой из которых предварительно просверлены отверстия диаметром 25 мм, соответствующие международным стандартам, он поддерживает DIN-рейки, объединительные платы ПЛК и силовые модули на любой высоте и на любой поверхности, что обеспечивает гибкую компоновку и трехмерную модульную кабельную разводку.

II. Функциональные преимущества

Таким образом, распределительный шкаф PS объединяет функции питания, управления и мониторинга, объединяя основные входящие линии и ответвления распределения электроэнергии, схемы управления двигателем и интеллектуальные блоки, устраняя необходимость в отдельном блоке управления.

Для будущих возможностей интеллектуального расширения мы зарезервировали достаточное количество интерфейсов и мест для установки, поддерживая удаленный мониторинг и допуская дальнейшее расширение и параллельное подключение по мере необходимости.

Конструкция металлической перегородки эффективно подавляет влияние источников помех, таких как преобразователи частоты, на сигналы управления.

III. Преимущества эффективности

Как профессиональный китайский производитель, Shangming предлагает быструю настройку и гибкий ответ. Мы поддерживаем заказы от одной единицы; нестандартные размеры, материалы и уровни защиты могут быть настроены по мере необходимости. В ходе спецификации решения и производственного процесса мы предоставим образцы для вашего подтверждения, чтобы избежать доработок на месте.

Стандартизированный интерфейс диаметром 25 мм совместим с устройствами основных брендов, таких как Schneider Electric и ABB; Отверстия для ввода и вывода кабеля совместимы с сальниками международного стандарта, что обеспечивает эффективную установку и параллельное соединение.

При фактической установке в шкафу PS используются все болтовые соединения, что исключает необходимость сварки. Сборка на месте выполняется быстро, несколько шкафов можно легко соединить, а шинное соединение удобно, что сокращает период строительства на 30%.

Как настроить распределительный шкаф под свои нужды?

Компания Shangming имеет собственную фабрику и может поставлять складные распределительные шкафы PS 90% различных размеров. Мы также поддерживаем нестандартную настройку. Мы предоставим вам комплексный предпродажный анализ и спецификацию решения. Вы также можете рассмотреть, подходит ли ваше решение для вашего проекта, основываясь на следующих предложениях:

Шаг 1. Определите основные требования

Сценарии применения: Для управления водяным насосом? Фотоэлектрический сумматор энергии? Производственная линия? Дата-центр? Наружная насосная станция?

Электрические параметры: Каково напряжение системы (220 В/380 В/480 В)? Основной входящий ток? Количество контуров? Включает ли это нагрузку на двигатель?

Функции управления: Требуется ли автоматический пуск/останов, дистанционный мониторинг, связь с ВА или управление ПЛК?

Условия установки: внутри/снаружи? Диапазон температуры/влажности? Есть ли коррозия, пыль или вибрация?

Требования к защите: Какой уровень защиты требуется? Требуется ли материал из нержавеющей стали?

Стандарты сертификации: Какие стандарты должны соблюдаться?

Обратите внимание: предоставление существующих рисунков, фотографий или аналогичных примеров проектов повысит эффективность нашей коммуникации.

Шаг 2: Выбор правильной платформы шкафа

Различные базовые типы шкафов удовлетворяют разные потребности. Если вам требуется интегрированное питание и управление, мы рекомендуем складной распределительный шкаф PS 90%.

Другие основные потребности? Свяжитесь с нами сейчас!

Шаг 3: Подтверждение решения

Shangming предоставляет бесплатную техническую поддержку, включая проектирование электрической схемы, рекомендуемое разумное разделение цепей, подтверждение 3D-структуры, подтверждение образцов и фактическую интеграцию интеллектуальных функций для будущего использования и расширения.

После подтверждения образца мы организуем массовое производство. Благодаря более чем 5 автоматизированным производственным линиям наша ежемесячная производительность достигает 3000+ единиц. Товары по индивидуальному заказу могут быть доставлены в течение 20-30 дней, а на срочные заказы мы ответим в течение 72 часов.

Часто задаваемые вопросы

Вопрос: Что такое девятикратный профиль? Чем он лучше обычного профиля?

Ответ: Девятикратный профиль изготавливается путем точного девятикратного сгибания одной стальной пластины в каркасе шкафа.

По сравнению с четырех- или пятикратными профилями, девятикратная конструкция обеспечивает значительно более сильное сопротивление изгибу и скручиванию, при этом один шкаф способен выдерживать статическую нагрузку 800–1000 кг. Профиль покрыт монтажными отверстиями, расположенными на расстоянии 25 мм друг от друга, что позволяет устанавливать различные аксессуары без сверления на месте.

Вопрос: Можно ли комбинировать шкафы PS до бесконечности? Как гарантируется герметизация?

А: Да. Шкафы PS можно объединять по горизонтали, сняв боковые панели и используя специальные соединители.

Для обеспечения степени защиты при объединении шкафов на стыках рамы необходимо использовать специальную уплотнительную ленту, чтобы после объединения степень защиты оставалась на уровне IP55.

Вопрос: Почему степень защиты вашего шкафа PS IP55, а не IP66?

О: Поскольку шкаф PS имеет модульную сборочную конструкцию, боковые и верхние панели являются съемными, что приводит к увеличению количества швов.

Степень защиты IP55 достаточна для защиты от пыли и водяных брызг с любого направления, что соответствует 95% промышленных сред.

Если в вашей среде требуется частая промывка водой под высоким давлением, т. е. требуется степень защиты IP66, мы рекомендуем выбрать цельносварной пятисекционный шкаф ES.
