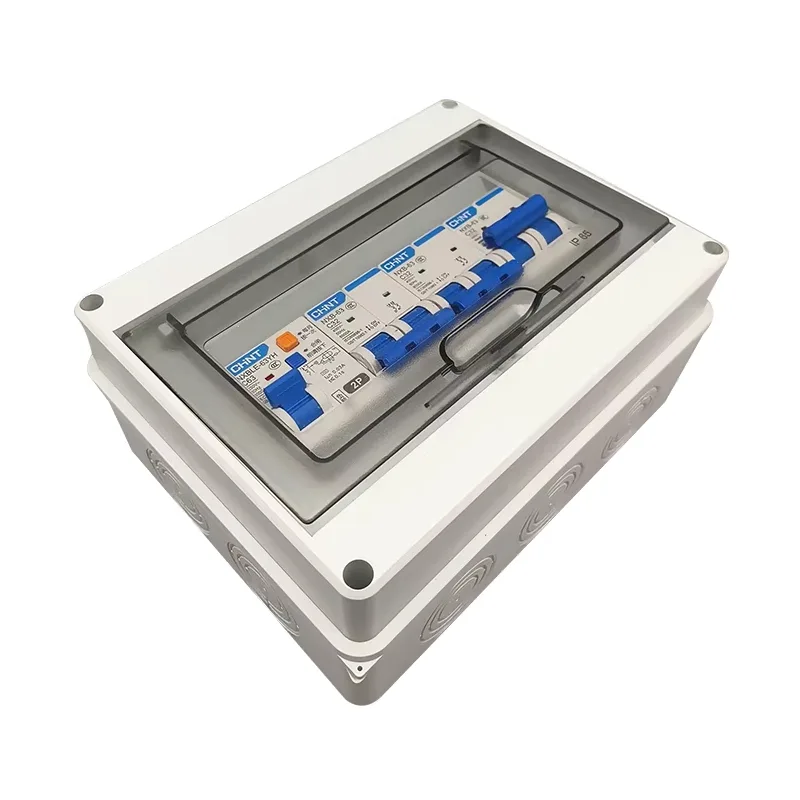

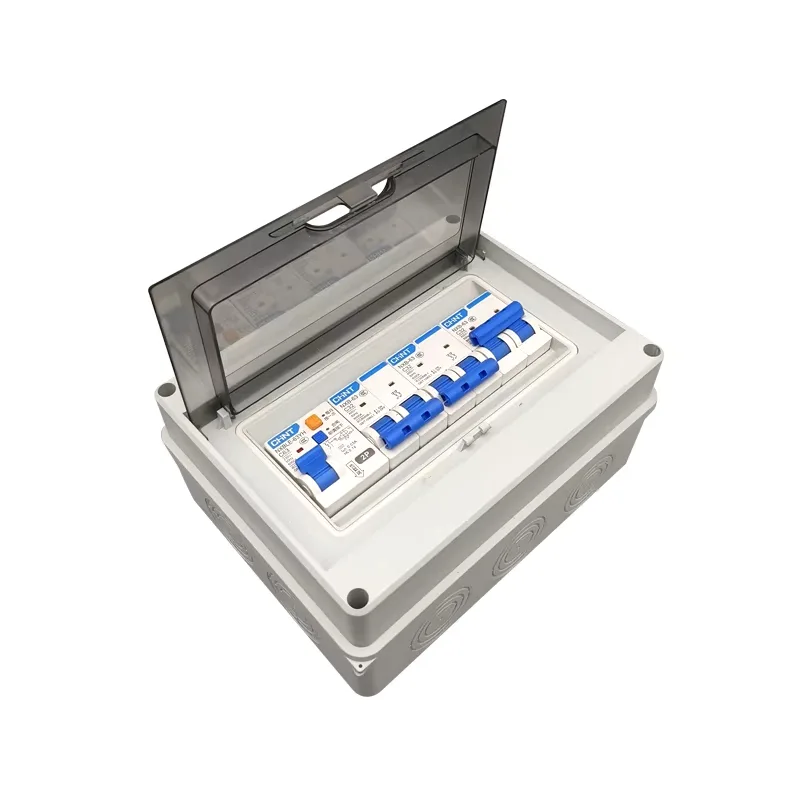

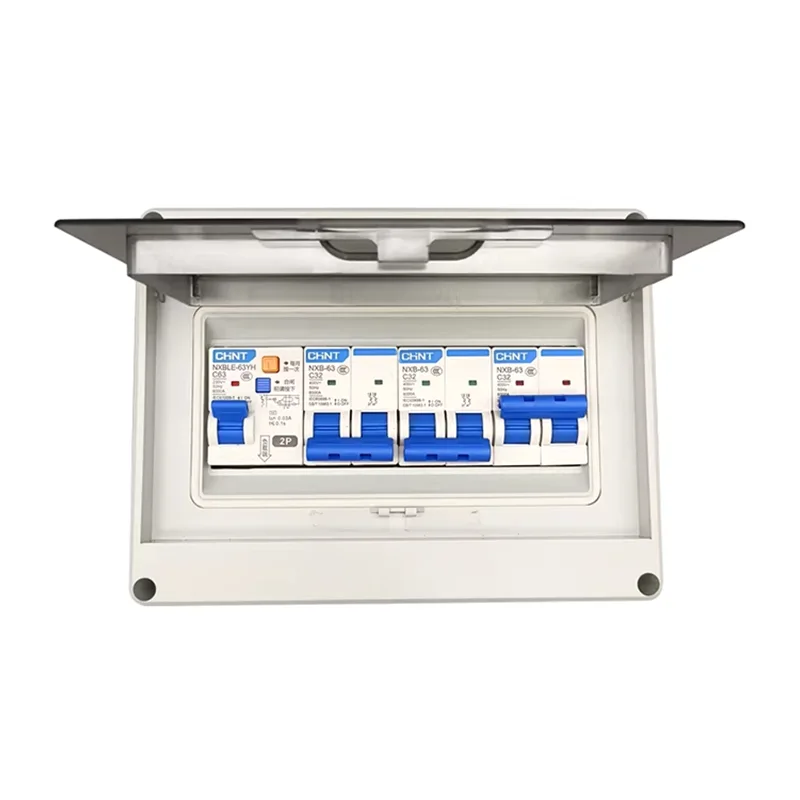

Распределительная коробка воздушного выключателя

Выбор китайской компании Shangming в качестве поставщика распределительных коробок воздушных выключателей предоставит вам доступ к технической поддержке и конкурентоспособным ценам. Этот распределительный блок поддерживает интеллектуальный мониторинг и дистанционное управление.

Основные функции

Управление главным питанием: В качестве главного входящего выключателя низковольтной системы распределительная коробка воздушного выключателя отвечает за управление главным выключателем питания для всего здания или производственной линии, контролируя состояние включения/выключения всей системы распределения электроэнергии.

Множественные защиты: оборудование обеспечивает точную трехступенчатую защиту: перегрузку с длительной задержкой, защиту от короткого замыкания с короткой задержкой, мгновенную защиту от короткого замыкания и защиту от замыкания на землю.

Мониторинг мощности: воздушный автоматический выключатель может иметь интеллектуальный контроллер для отображения данных в реальном времени, таких как напряжение, ток, частота и коэффициент мощности.

Иерархическая взаимоблокировка. Распределительная коробка воздушного выключателя может быть логически взаимосвязана с вышестоящими трансформаторами или нижестоящими ответвительными шкафами, чтобы предотвратить крупномасштабные отключения электроэнергии, вызывающие каскадные отключения, защищая кабели, оборудование и безопасность персонала.

Сравнение продуктов: распределительная коробка воздушного выключателя и стандартная распределительная коробка

Как правильно выбрать характеристики распределительной коробки воздушного выключателя?

Правильный выбор улучшит последующую установку, техническое обслуживание, производительность и срок службы. Компания Shangming, как производитель распределительных коробок с воздушными выключателями, предоставляет рекомендации, основанные на стандартном процессе выбора: Применение → Напряжение → Ток → Устойчивость к короткому замыканию → Структурная форма → Технические характеристики шкафа → Схема отходящей линии → Интеллектуальная конфигурация → Экологическая проверка.

I. Уточнение заявки

Прежде чем выбирать технические характеристики, сначала определите функцию распределительной коробки воздушного выключателя в вашей системе.

Распределительная коробка главной входящей линии низкого напряжения: Служит главным выключателем всей низковольтной системы в соответствии с максимальной нагрузкой и максимальным током короткого замыкания.

Распределительная коробка шинопровода: используется для соединения двух секций шин; Ключевыми факторами являются пропускная способность и рабочая частота.

Важная распределительная коробка фидера нагрузки: питает критически важное оборудование, требующее высокой надежности и селективной защиты.

Различные приложения требуют существенно разных спецификаций; это первый шаг.

II. Определите номинальное напряжение и тип системы

Общее номинальное напряжение: 380 В/400 В/690 В переменного тока должно соответствовать локальной системе электроснабжения.

Тип системы: Трехфазная трехпроводная/Трехфазная четырехпроводная. Пожалуйста, подтвердите, требуются ли нейтральная (N) линия и линия защитного заземления (PE).

Неправильное напряжение и тип системы непосредственно сделают оборудование непригодным для использования.

III. Рассчитайте и выберите номинальный ток

Рассчитайте фактический ток нагрузки и просуммируйте расчетный ток всех последующих цепей, исходя из максимальных условий одновременной работы.

При выборе мы рекомендуем зарезервировать разумный запас, обычно 10–30 %, для будущего расширения.

Общие номинальные токи ACB: 630А, 800А, 1000А, 1250А, 1600А, 2000А, 2500А, 3200А, 4000–6300А.

В принципе, долговременный рабочий ток должен составлять ≤ 80–90 % номинального тока автоматического выключателя.

IV. Проверка отключающей способности при коротком замыкании

Многие клиенты упускают из виду этот момент при выборе автоматических выключателей, но он имеет решающее значение. Недостаточная отключающая способность может привести к серьезной угрозе безопасности.

Необходимо определить ток короткого замыкания в точке установки, рассчитанный на основе мощности трансформатора, импеданса и длины кабеля.

Выберите соответствующую отключающую способность: Icu / Ics ≥ максимальный ток короткого замыкания системы.

Общие номиналы: 50 кА, 65 кА, 80 кА, 100 кА.

V. Выбор конструкции автоматического выключателя

Фиксированный ACB: низкая стоимость, обслуживание требует отключения электроэнергии.

Выдвижной автоматический выключатель: удобное обслуживание, обеспечивает бесперебойное обслуживание, чаще используется в промышленных проектах.

VI. Определение характеристик и структуры шкафа распределительной коробки

Размеры шкафа зависят от технических характеристик автоматического выключателя, мощности шин и количества отходящих цепей. Основные типы – настенные и напольные.

Степень защиты: В помещении: IP30/IP40; На открытом воздухе: IP54/IP65.

VII. Выбор конфигурации шин и отходящей линии

Характеристики шин следует выбирать исходя из номинального тока и сечения медной шины с учетом повышения температуры и длительности эксплуатации.

Типы цепей исходящей линии: исходящая линия MCCB, исходящая линия MCB, исходящая линия прямого кабеля.

Требуется ли резервная цепь? Если да, зарезервируйте место для будущего расширения емкости.

VIII. Интеллектуальные функции и конфигурация аксессуаров

Дополнительные функции включают в себя: мониторинг тока, напряжения и энергии; интерфейс связи; дистанционное открытие и закрытие; сигнализация о неисправности и обратная связь о состоянии.

Интеллектуальный тип рекомендуется для проектов заводов, центров обработки данных и общественных зданий.

IX. Проверка условий окружающей среды и использования

Пожалуйста, подтвердите следующие факторы окружающей среды:

Температура окружающей среды (при высоких температурах требуется снижение номинальных характеристик)

Высота установки

Наличие пыли, влажности или агрессивных газов.

Требуется ли сейсмическое проектирование?
