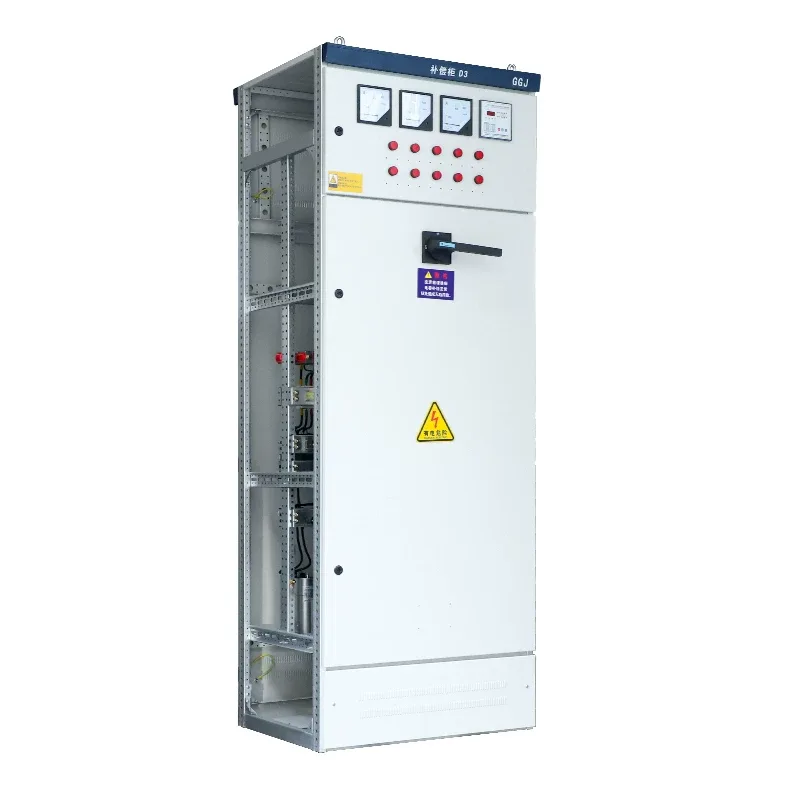

Шкаф компенсации реактивной мощности низкого напряжения GGJ

Шкаф компенсации реактивной мощности низкого напряжения GGJ — одна из распространенных моделей, которые может предложить компания Shangming. Как фабрика, мы предлагаем продукцию напрямую вам по конкурентоспособной цене. Этот продукт может улучшить коэффициент мощности, сэкономить энергию и снизить потребление, а также улучшить качество работы электросети.

Основной принцип работы

Основная задача низковольтного шкафа компенсации реактивной мощности GGJ заключается в использовании опережающего тока, генерируемого конденсаторами, для компенсации запаздывающего тока, генерируемого индуктивными нагрузками, с помощью определенной логики и шагов.

1. Мониторинг в реальном времени: интеллектуальный контроллер измеряет напряжение, ток и коэффициент мощности системы (cosφ);

2. Оценка спроса: когда cosφ < заданного значения (обычно 0,92–0,95), инициируется компенсация;

3. Автоматическое переключение: банки конденсаторов включаются в соответствии с заданными стратегиями (циклическое/кодированное/нечеткое управление);

4. Переключение при пересечении нуля (дополнительно). Тиристорные переключатели (TSC) используются для достижения переключения при нулевом пусковом токе, что продлевает срок службы конденсатора.

Зачем нужны компенсационные шкафы GGJ?

Большинство промышленных нагрузок, таких как двигатели, трансформаторы и сварочные аппараты, являются индуктивными нагрузками. Эти устройства потребляют не только активную мощность, но и значительное количество реактивной мощности для создания магнитного поля.

Без компенсации коэффициент мощности снизится (ниже 0,9), что приведет к большим колебаниям напряжения в электросети, потере трансформаторной мощности и даже штрафам со стороны энергокомпании.

После установки низковольтного шкафа компенсации реактивной мощности GGJ путем подключения конденсаторов генерируется реактивный ток, необходимый для индуктивной нагрузки, тем самым улучшая коэффициент мощности основной линии (обычно устанавливается в пределах от 0,92 до 0,98).

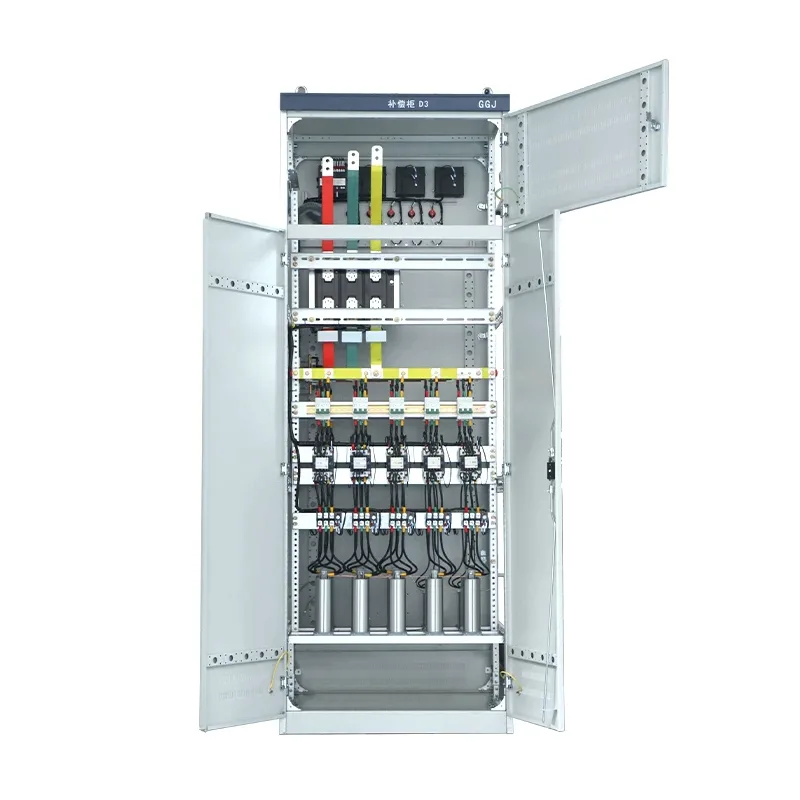

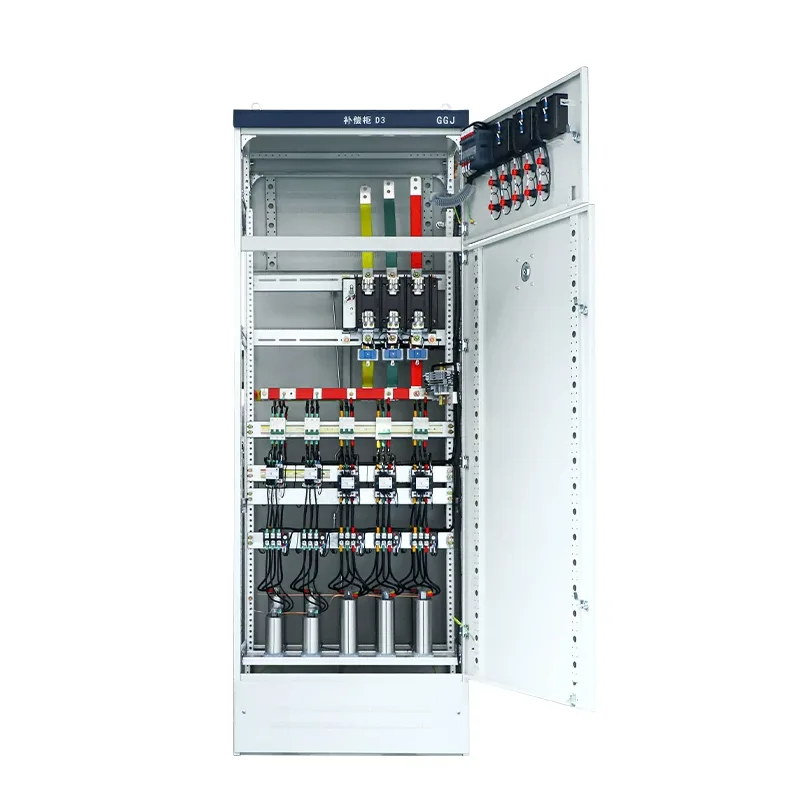

Основные компоненты

Шкаф компенсации реактивной мощности низкого напряжения GGJ компании Shangming — это не просто распределительное устройство. Он объединяет следующие компоненты с точностью, обеспечивая надежное качество и стабильную работу благодаря нашим строгим процессам и процедурам тестирования.

● Автоматический контроллер реактивной мощности: отвечает за мониторинг коэффициента мощности электросети в режиме реального времени. Когда оно падает ниже заданного значения, он автоматически выдает команду на подключение конденсаторов.

● Низковольтный самовосстанавливающийся конденсатор: основной компонент хранения энергии, обеспечивающий повышенный реактивный ток.

● Переключатели: включают в себя специальные конденсаторные контакторы и составные переключатели. Первый представляет собой механический переключатель с устройствами подавления пускового тока, а второй обеспечивает переключение при пересечении нуля, устраняя искры и пусковой ток, что подходит для частого переключения.

● Последовательный дроссель: используется для подавления гармоник и ограничения пускового тока при переключении конденсаторов, защищая конденсаторы от перегорания.

● Предохранитель: Обеспечивает защиту от короткого замыкания.

Основные преимущества

1. Энергосбережение и снижение затрат. Шкаф компенсации низковольтной реактивной мощности GGJ повышает коэффициент мощности, избегая штрафов, связанных с комиссией электроэнергетического бюро за корректировку мощности. Это распространенная проблема, с которой мы сталкиваемся при работе с внутренними китайскими клиентами, и это дизайн, отвечающий их потребностям. Это снижает линейный ток и потери в меди (I²R), экономя 5–15 % на счетах за электроэнергию.

2. Улучшенное качество электроэнергии. Компенсационный шкаф стабилизирует напряжение на шине, предотвращая падение напряжения, вызванное запуском и остановкой двигателя, высвобождая мощность трансформатора и задерживая инвестиции в расширение мощности.

3. Автоматизированная работа: мы используем передовую конструкцию, обеспечивающую стабильную работу. Оборудование может автоматически включаться и выключаться круглосуточно без ручного вмешательства. Он может самостоятельно диагностировать распространенные неисправности, такие как отказ конденсатора и сигнализация о перегреве. Техническая поддержка доступна в Шанмине в любое время.

4. Высокая безопасность: в конденсаторах используется технология самовосстановления сухого типа, которая автоматически изолирует неисправности и предотвращает взрывы. Реактор подавляет резонанс, не позволяя компенсации стать катастрофической.

Сравнение GGJ с другими методами компенсации

GGJ — король экономической эффективности, обеспечивающий наиболее экономичную компенсацию реактивной мощности в стационарных системах с гармоническим управлением.

Распространенные неисправности и предложения по устранению неполадок
