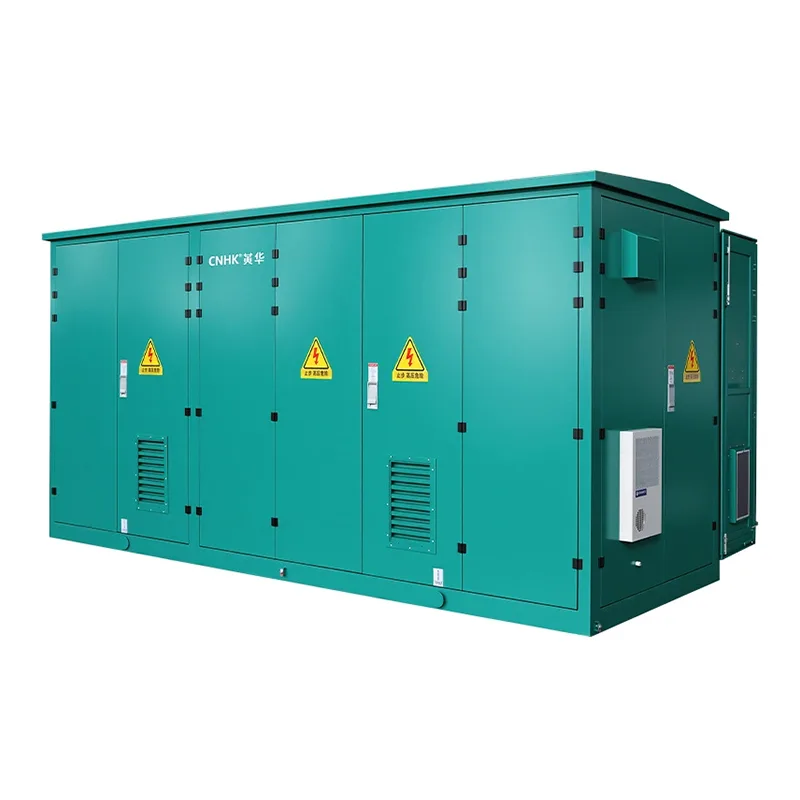

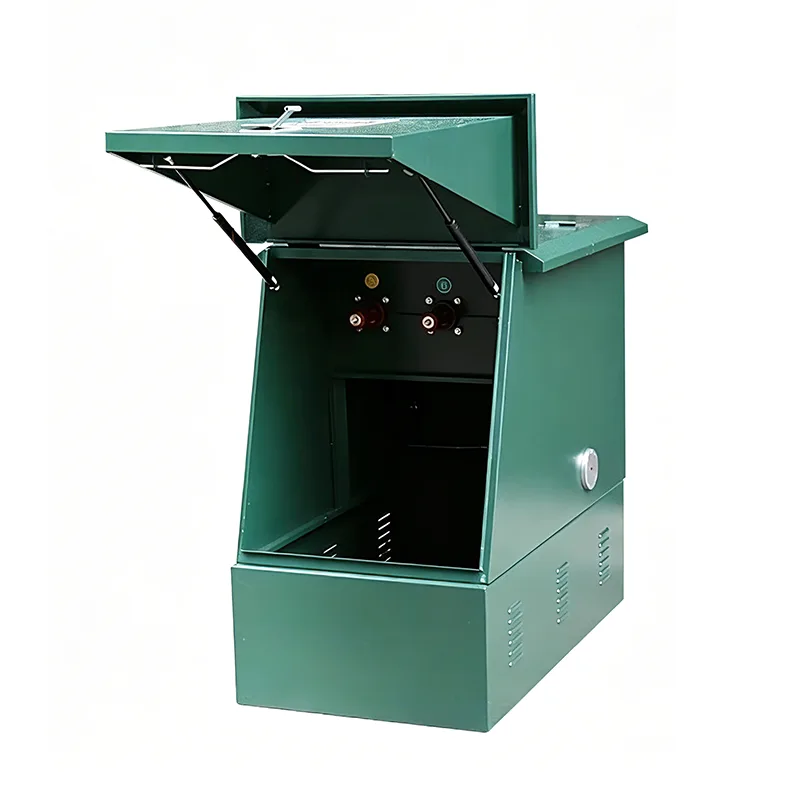

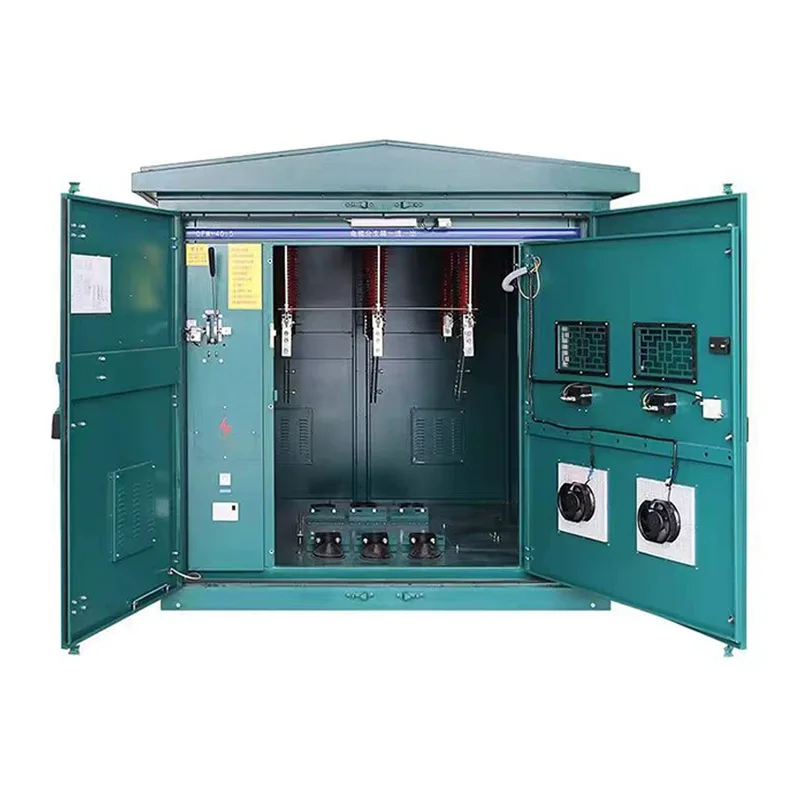

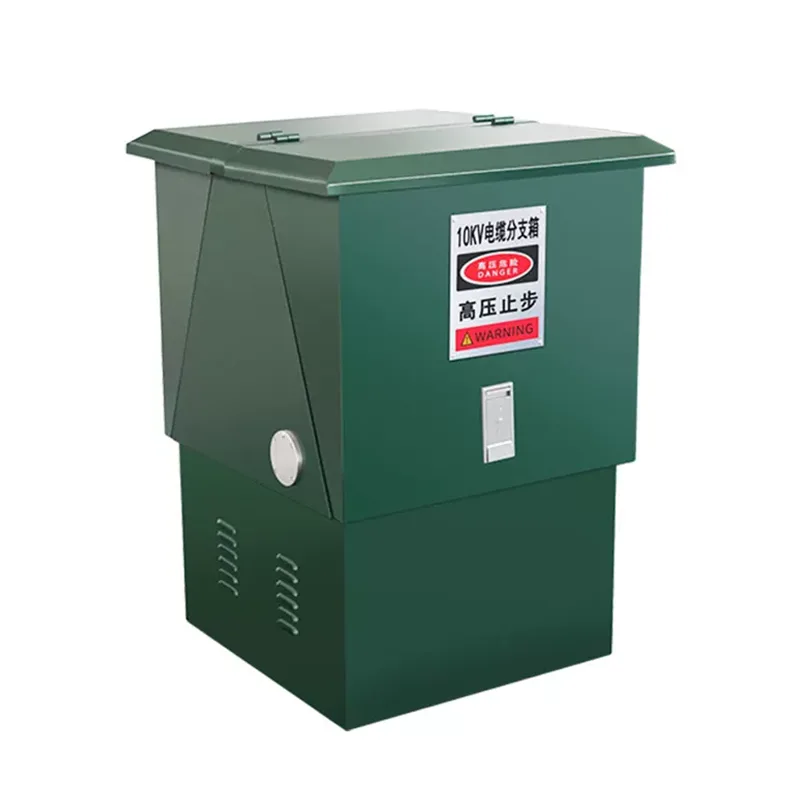

Ответвительная коробка для кабеля высокого напряжения

Ответвительные коробки для кабелей высокого напряжения применяются в распределительных сетях среднего напряжения 6-35 кВ. Они изготавливаются на заводе-изготовителе и устанавливаются на объекте путем вставной сборки муфт высоковольтных кабелей, замены кабельных люков и изготовления клеммных головок на месте. Компания Shangming, как производитель этого продукта, может настроить его в соответствии с фактическими потребностями проекта. Пожалуйста, свяжитесь с нами.

Структурная композиция

Ответвительные коробки для высоковольтных кабелей служат в качестве кабельных ответвлений, соединений и элементов защиты в системах распределения электроэнергии высокого напряжения. Хотя это в первую очередь соединительный элемент, при необходимости к конструктивным компонентам могут быть добавлены защитные устройства.

1. Корпус: Корпус является основным компонентом. Мы используем высокопрочный металл, такой как холоднокатаная сталь или нержавеющая сталь, обеспечивающий водонепроницаемость, пыленепроницаемость, устойчивость к коррозии и атмосферным воздействиям, подходящий для использования в помещениях с высоким напряжением или на открытом воздухе.

2. Клемма для подключения основного кабеля: эта деталь используется для высоковольтных кабелей большого сечения, поддерживающих алюминиевые или медные проводники, обеспечивая надежный контакт и низкое сопротивление.

3. Ответвительные клеммы: конструкция «один на несколько выходов», внутренняя изоляция с использованием термостойких материалов с высокой изоляцией для обеспечения электрической изоляции и безопасных расстояний между ответвлениями.

4. Система изоляции и защиты: оснащена высоковольтными втулками и изолирующими крышками для предотвращения коротких замыканий, перекрытий или поражений электрическим током.

5. Защитные устройства: опционально в зависимости от требований проекта, включая высоковольтные предохранители, выключатели нагрузки, защиту от удара молнии и защиту от перегрузки по току. Возможна независимая защита ответвленных цепей, при этом основная линия обеспечивает непрерывное электропитание.

Особенности продукта

1. Безопасность и изоляция высокого напряжения.

Ответвительная коробка для высоковольтного кабеля имеет высокопрочный металлический корпус с изолирующей крышкой, поддерживающий разветвление кабеля высокого напряжения 1–35 кВ и выше. Высоковольтные ответвления полностью изолированы от основной магистрали, что предотвращает перекрытие, короткое замыкание или поражение электрическим током, что соответствует стандартам безопасности распределения высоковольтной энергии IEC/GB.

2. Функция многоконтурного ветвления

Этот продукт поддерживает разветвление кабеля «один на несколько розеток», что позволяет гибко настраивать количество цепей по мере необходимости. Внутренняя структура шины или проводника равномерно распределяет ток, а различные значения тока ответвления можно настроить в соответствии с требованиями нагрузки, что упрощает прокладку высоковольтного кабеля и снижает сложность конструкции.

3. Высокая степень защиты.

Компания Shangming может изготовить наружные ответвительные коробки со степенью защиты IP54/IP65 в зависимости от реальных условий окружающей среды, устойчивыми к дождю, пыли, ультрафиолетовому излучению и агрессивным средам, а также адаптируемыми к длительной работе в условиях высокой, низкой и влажной среды.

4. Модульная структура

Наши ответвительные коробки имеют компактную конструкцию, четкую проводку и короткое время установки на месте, что экономит время по сравнению с традиционными кабельными колодцами. Варианты установки включают настенный монтаж, напольный монтаж или крепление кронштейном. Обслуживание и расширение просты, что повышает эффективность работы.

5. Длительный срок службы и низкие затраты на техническое обслуживание.

Поскольку мы выбрали материалы с высокой устойчивостью к атмосферным воздействиям и коррозии, срок службы продукта существенно увеличивается. Герметичная конструкция предотвращает попадание пыли, влаги и вредителей, что обеспечивает минимальное ежедневное обслуживание и низкие эксплуатационные расходы.

Сравнение высоковольтных и низковольтных кабельных распределительных коробок

Часто задаваемые вопросы

Вопрос: Если индикатор напряжения на поверхности корпуса не горит, могу ли я определить, обесточена ли цепь?

О: Абсолютно нет. Индикатор напряжения предназначен только для дополнительной информации. Несветящийся индикатор может быть вызван повреждением индикатора, неисправным датчиком или перегоранием предохранителя. Перед любой операцией необходимо использовать высоковольтный тестер соответствующего номинала для проверки на месте.

Вопрос: Что делать, если во время осмотра я услышал легкий шипящий звук из корпуса?

О: Немедленно запросите отключение электроэнергии для проверки. Шипение обычно является признаком частичного разряда и указывает на то, что внутренняя изоляция могла треснуть или из-за неправильной установки образовался путь разряда. Если не принять меры незамедлительно, это может быстро перерасти в межфазное короткое замыкание или даже привести к взрыву корпуса.

Вопрос: Как мне выбрать между изоляцией SF6 и твердой изоляцией?

A: Изоляция элегазом: чрезвычайно зрелая технология с сильными способностями к гашению дуги, но связанная с выбросами парниковых газов и требующая регулярного контроля манометра.

Твердая изоляция: защита от газов, более экологична, подходит для районов с чрезвычайно высокими экологическими требованиями или высокогорных регионов, предотвращает образование внутренних пузырьков воздуха.
