Интегрированная низковольтная распределительная коробка JXF

Низковольтные встроенные распределительные коробки JXF изготовлены из холоднокатаной стальной пластины, гнутой и сваренной, с обработкой поверхности электростатическим напылением эпоксидной смолы, что делает их эстетически привлекательными и долговечными. Это один из видов продукции, который компания Shangming, как производитель и поставщик распределительных коробок, может предложить как новым, так и существующим клиентам. У нас есть обширные возможности исследований и разработок, а также возможности настройки; пожалуйста, не стесняйтесь присылать нам ваши требования.

Отправить запрос

Описание продукта

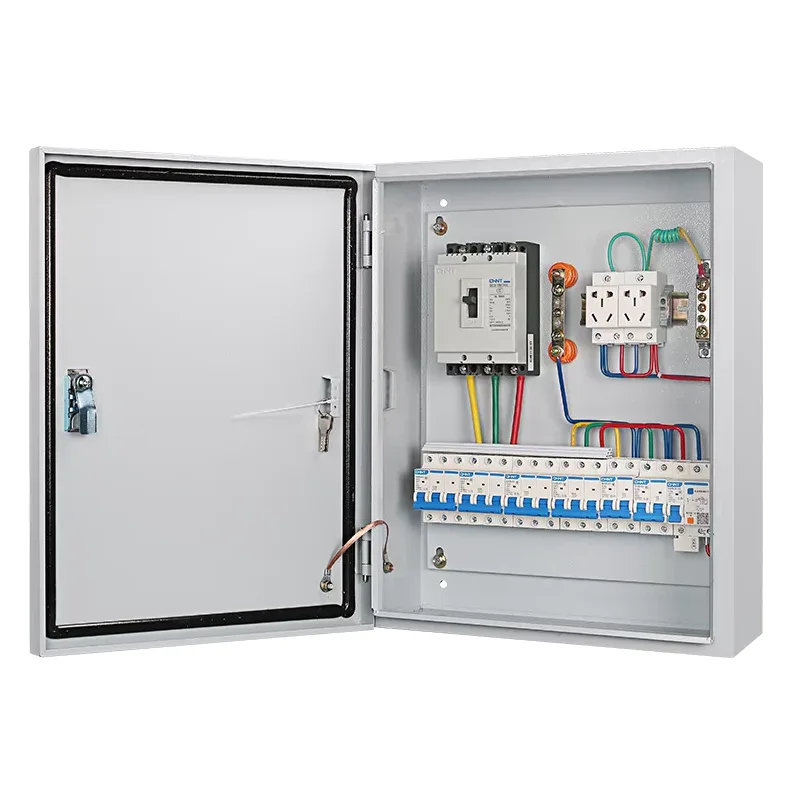

Низковольтная встроенная распределительная коробка JXF — это высококачественный продукт, разработанный и изготовленный на заводе Shangming. Он имеет степень защиты IP55, внутреннюю монтажную базу для установки различного электрооборудования и дверцу, которая открывается более чем на 110 градусов и гибко вращается.

Конструктивные особенности

Материал: Низковольтные встроенные распределительные коробки JXF изготовлены из холоднокатаной стальной пластины с электростатическим порошковым покрытием, обеспечивающим сильную коррозионную стойкость и устойчивость к атмосферным воздействиям.

Степень защиты: IP40; IP54 можно настроить в соответствии с требованиями вашего проекта. Для обеспечения высокой защиты края коробки оснащены уплотнительными полосами, обеспечивающими отличную пыле- и водонепроницаемость.

Способ установки: Мы поддерживаем гибкие варианты установки, определяемые в зависимости от ваших потребностей. Поддерживается настенная, встраиваемая или напольная установка.

Внутренняя компоновка: Распределительная коробка оснащена подвижной монтажной пластиной, позволяющей свободно размещать компоненты в соответствии с принципиальной схемой.

Каковы области применения низковольтных встроенных распределительных коробок JXF?

Низковольтные встроенные распределительные коробки JXF используются для распределения электроэнергии на низковольтных терминалах и ответвленных цепях, обеспечения освещения, электропитания, управления оборудованием и наружного электропитания.

1. Распределение мощности терминала

Наиболее распространенным базовым применением JXF является получение электроэнергии из главного распределительного шкафа и распределение ее по определенным областям или оборудованию.

Связанные сценарии:

Распределение по этажам: в офисных или жилых зданиях оно служит подстанцией передачи электроэнергии на каждом этаже.

Электроэнергия мастерской: отвечает за обеспечение электропитанием конкретной машины на промышленной площадке.

Временное питание: на строительных площадках или выставочных площадках он служит надежной временной точкой доступа к электропитанию.

2. Управление двигателем и запуск.

Благодаря большому внутреннему пространству и гибкому расположению коробок JXF они идеально подходят для размещения контакторов и тепловых реле.

Связанные сценарии:

Управление водяным насосом: обычно используется для автоматического/ручного переключения пожарных и канализационных насосов.

Запуск вентилятора: Управление системами вентиляции на промышленных предприятиях или в подземных гаражах.

Комбинация устройства плавного пуска и частотно-регулируемого привода: Встроенный небольшой плавный пускатель или преобразователь частоты обеспечивает плавный пуск-остановку двигателя и регулировку скорости.

3. Управление освещением и ландшафтом.

Управление уличным освещением на открытом воздухе: работает с таймерами или фоточувствительными датчиками для автоматического определения времени включения уличного освещения на городских дорогах или в промышленных парках.

Ландшафтное освещение: управляет и защищает источник питания для наружного освещения зданий и фонтанных систем.

Аварийное освещение: в чрезвычайных ситуациях, таких как пожар, аварийное освещение принудительно активируется системой противопожарной защиты.

4. Связь между противопожарной защитой и предотвращением стихийных бедствий

Блок вентилятора дымоудаления: принимает сигналы пожарной тревоги и принудительно активирует вентилятор дымоудаления.

Мониторинг пожарных гидрантов: контролирует давление воды или состояние системы противопожарной защиты и обеспечивает обратную связь в режиме реального времени.

5. Интегрированное управление и интеграция низковольтной системы.

ПЛК/блок управления: внутри находится программируемый логический контроллер для логического управления промышленными автоматизированными производственными линиями.

Коммуникационная конвергенция: хотя JXF представляет собой высоковольтный блок, он также широко используется для установки передатчиков и модулей сбора данных для различных датчиков, обеспечивая интегрированное цифровое управление.

Технические характеристики продукта

Имя	Технические характеристики	Ширина	Высота	Глубина
Базовая коробка JXF	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Распространенные неисправности и решения

Явление неисправности

Возможные причины

Решение

Главный выключатель сработал и не может быть сброшен

- Короткое замыкание или перегрузка в исходящей линии.

- Сработала защита по остаточному току.

- Механическая неисправность переключателя

①Отключите каждую исходящую линию одну за другой, чтобы устранить неисправную цепь;

②Нажмите кнопку «Сброс» и попытайтесь замкнуть цепь;

③Если цепь по-прежнему не замыкается, замените главный выключатель.

На одной исходящей линии нет питания

- На этом маршруте сработал миниатюрный автоматический выключатель.

- Ослабленная или сгоревшая проводка.

- Короткое замыкание на стороне пользователя.

①Проверьте, не сработал ли соответствующий автоматический выключатель; его сброс решит проблему.

②После отключения питания проверьте, не окислены ли и не ослаблены ли клеммы проводки.

③Свяжитесь с пользователем для устранения неполадок внутренней проводки.

Частое срабатывание защиты по току утечки

- Старение линейной изоляции.

- Чрезмерный ток утечки от нескольких устройств

- Неисправность в самом устройстве защитного отключения (УЗО).

①Измерьте сопротивление изоляции каждой цепи с помощью мегомметра (оно должно быть >0,5 МОм);

②Последовательное включение питания для выявления оборудования с высоким током утечки;

③Замените устройство защитного отключения (УЗО) (рекомендуется тип A или тип B).

Компенсация реактивной мощности не работает

- Контроллер не включен

- Конденсатор поврежден

- Аномальное напряжение

①Проверьте питание контроллера и трансформатор тока выборки (CT);

②Измерьте значение емкости мультиметром (если отклонение >10%, его необходимо заменить);

③Подождите, пока напряжение вернется в норму, прежде чем произойдет автоматическое переключение.

Аномальные показания счетчика электроэнергии

- Полярность трансформатора тока изменена.

- Ошибка проводки счетчика

- Неисправность счетчика

①Проверьте клемму ТТ с тем же названием (P1 обращена к шине);

②Перемонтируйте проводку в соответствии со спецификациями измерений;

③Обратитесь в бюро электроснабжения для проверки или замены счетчика.

Конденсат/ржавчина внутри корпуса

- Старение уплотнительной ленты.

- Отсутствие дыхательного клапана или обогревателя

- Длительная среда с высокой влажностью.

①Замените уплотнительную ленту двери;

②Установите интеллектуальный осушитель или нагревательную пластину;

③Удалите скопившуюся воду и нанесите антикоррозийную краску.

JXF Low-voltage Integrated Distribution Box

Горячие Теги: Интегрированная низковольтная распределительная коробка JXF, Китай, Производитель, Поставщик, Завод
