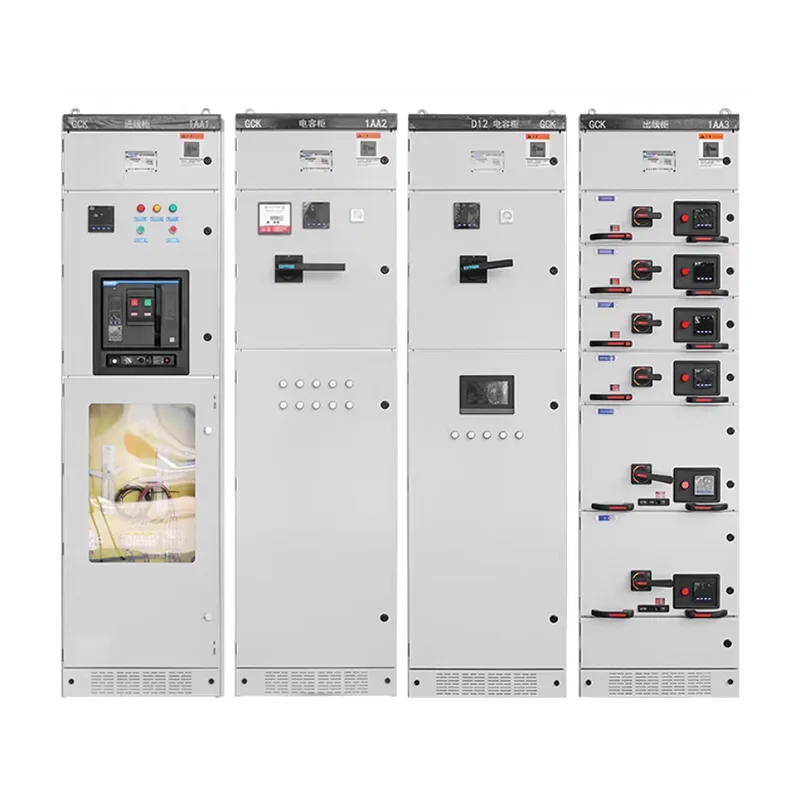

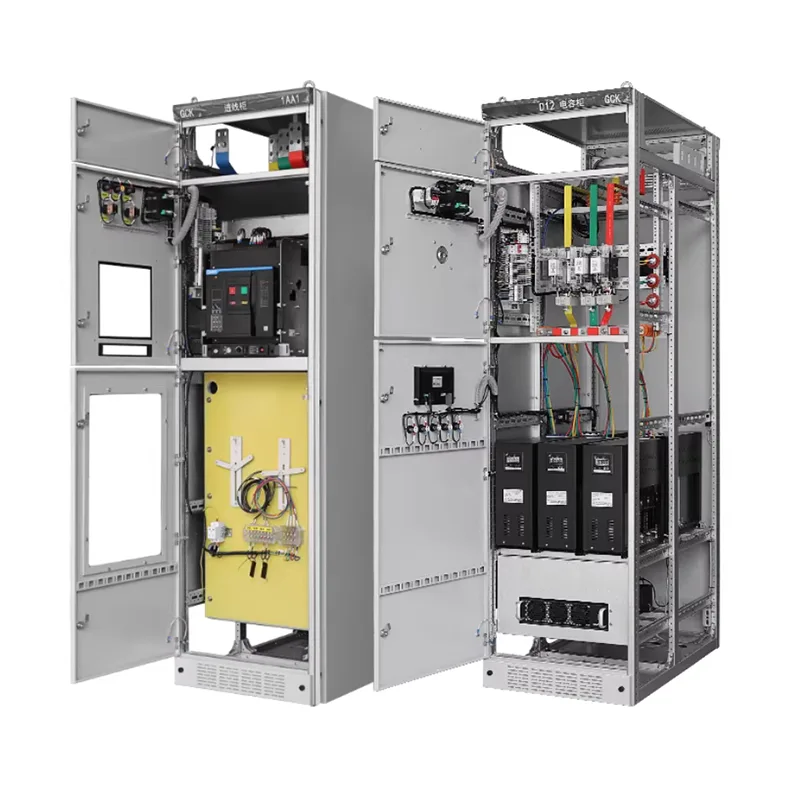

Выдвижное распределительное устройство низкого напряжения MNS

Ищете надежного поставщика выкатных распределительных устройств низкого напряжения MNS? Шанмин из Китая – надежный выбор. Это распределительное устройство имеет изолированные зоны, что повышает эффективность обслуживания системы и непрерывность работы. Он экспортируется в более чем 50 стран и регионов мира.

Что такое выкатное распределительное устройство низкого напряжения MNS?

Низковольтное выкатное распределительное устройство MNS, первоначально разработанное швейцарской компанией ABB и лицензированное для производства по всему миру, представляет собой передовую систему распределения электроэнергии. Фабрика Шанмин имеет отработанную технологию обработки этого продукта и поддерживает настройку.

В отличие от стационарного распределительного устройства ГГД, каждый контур МНС устанавливается в самостоятельно выдвижной модуль. В случае выхода из строя цепи оператор может напрямую вытащить ящик для ремонта или замены, в то время как другие цепи в шкафу продолжают работать нормально, обеспечивая таким образом бесперебойное электроснабжение во время технического обслуживания. Выдвижные ящики одинаковых характеристик являются взаимозаменяемыми, что сокращает время устранения неисправностей.

Конструктивные особенности

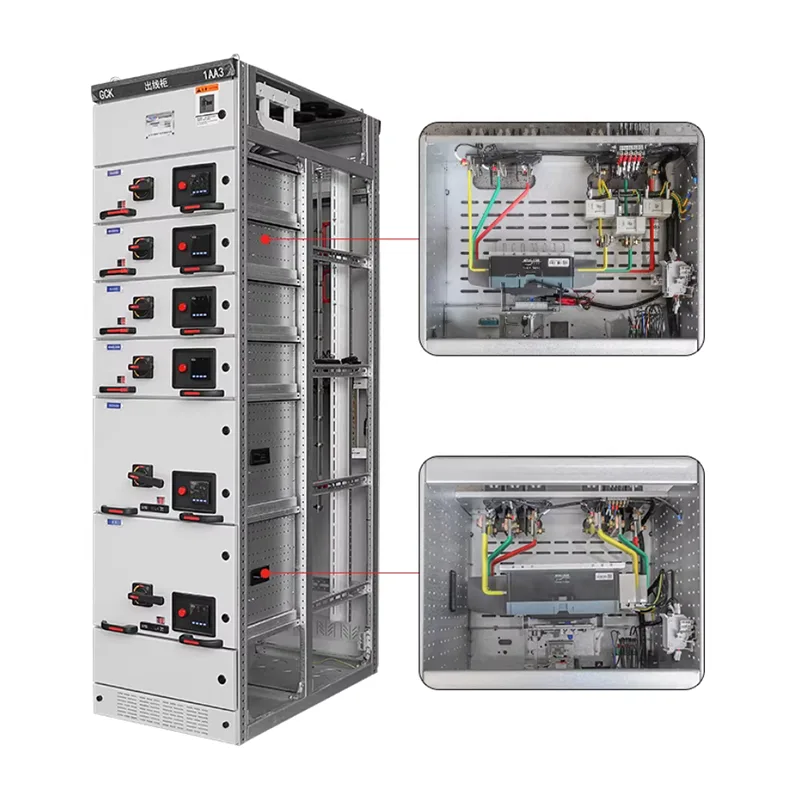

Каркас выкатного распределительного устройства низкого напряжения MNS собран с использованием С-образных профилей с модульными отверстиями диаметром 25 мм, в результате чего получается легкая конструкция с высокой механической прочностью и ударопрочностью.

Внутреннее пространство шкафа строго разделено на три независимые зоны для предотвращения распространения неисправностей:

Отделение функционального блока: Содержит выдвижные модули.

Шинный отсек: расположен в задней или верхней части шкафа и содержит главные и распределительные шины.

Кабельный отсек: расположен сбоку шкафа для подключения внешних кабелей.

MNS также использует многофункциональные панели из высокопрочного негорючего пластика, эффективно изолирующие горизонтальные и вертикальные шины и предотвращающие искрение между отсеками.

Технические параметры

Безопасность Дизайн

При использовании распределительного устройства необходимо всесторонне учитывать вопросы личной безопасности и защиты оборудования. Перед отправкой с завода продукция Shangming проходит семь процессов проверки качества, чтобы гарантировать наличие всех основных конструкций безопасности, соответствие международным и национальным стандартам, таким как IEC 61439-1 / GB 7251.1, а также предоставление полных сертификационных документов и протоколов испытаний.

Полная изоляция. В выдвижном распределительном устройстве низкого напряжения MNS используются металлические пластины для полной изоляции отсека функционального блока, отсека шин и отсека кабелей. Энергия повреждения ограничивается внутри этого отсека, не затрагивая соседние цепи и предотвращая распространение дуг повреждения.

Пятикратная блокировка: предотвращает поражение электрическим током или повреждение оборудования, вызванное человеческой ошибкой.

Выдвижной ящик можно выдвинуть из вкаченного положения только при разомкнутом автоматическом выключателе; Механический блокирующий стержень блокирует толкающий механизм. → Предотвращает размыкание и замыкание главной цепи под нагрузкой.

Дверца отсека функционального блока и положение ящика заблокированы; дверцу невозможно открыть, если ящик выдвинут не полностью; Для открытия шинного/кабельного отсека требуются специальные инструменты. →Предотвращает случайное попадание в отсеки под напряжением.

Заземлитель и главный выключатель механически заблокированы; заземлитель не может быть замкнут, когда главная цепь находится под напряжением. →Предотвращает подключение заземляющих проводов под напряжением.

Когда заземлитель замкнут, главный выключатель не может быть переведен в положение подключения. →Предотвращает подачу напряжения при подключенном заземляющем проводе.

Дополнительная блокировка ключом или электронная логическая блокировка обеспечивает правильную последовательность операций. →Предотвращает случайное размыкание и замыкание автоматических выключателей.

Сброс давления при неисправности: Шкаф MNS оснащен специальным каналом сброса давления. В случае внутреннего случайного короткого замыкания высокотемпературный газ под высоким давлением выбрасывается вверх, защищая операторов, находящихся впереди, и удовлетворяя требованиям испытаний на дуговое замыкание IEC 61641.

Для каких отраслей мы рекомендуем низковольтные выкатные распределительные устройства MNS?

1. Нефтехимическая промышленность

Нефтехимическая промышленность требует непрерывного производства и не может мириться с длительными отключениями электроэнергии. Условия эксплуатации включают в себя многочисленные цепи двигателя, большую нагрузочную способность и частые запуски. Стационарное распределительное устройство слишком рискованно и требует огромных затрат на техническое обслуживание.

Выдвижные блоки распределительного устройства MNS позволяют проводить техническое обслуживание под напряжением в безопасной среде, обеспечивают четкую изоляцию цепей, снижают влияние аварий и облегчают расширение и модернизацию.

2. Крупномасштабное производство

Крупные обрабатывающие отрасли, такие как сталелитейные, цементные и автомобильные заводы, постоянно работают с высокой нагрузкой на двигатели и крупномасштабными электрическими системами.

MNS поддерживает схемы MCC, стандартизирует схемы и обеспечивает быстрое обслуживание и замену. Функциональные блоки могут добавляться постепенно по мере расширения производственных линий. Если вы планируете расширять производство в будущем и требуете длительного использования, больше подойдет распределительное устройство MNS.

3. Дата-центры и крупные коммерческие комплексы

Эти приложения предъявляют чрезвычайно высокие требования к непрерывности электропитания, а также к плотному и сложному распределению нагрузки, что требует интеллектуального мониторинга и зонального управления. Отключения электроэнергии могут привести к значительным экономическим потерям.

MNS предлагает четкое зонирование, более безопасную структуру электропитания и возможность интеграции интеллектуальных модулей мониторинга, гарантируя, что обслуживание не повлияет на всю систему.

4. Муниципальная инфраструктура

Включая метро, ​​аэропорты, больницы, очистные сооружения и т. д.

Стабильность электроснабжения является жизненно важной для инфраструктуры, требующей зонального контроля и быстрого восстановления после технического обслуживания. MNS позволяет производить функциональную замену блока даже при незначительных перебоях в подаче электроэнергии.

5. Электроэнергетика и энергетическая промышленность

Вспомогательные системы электростанций, системы распределения ветровой и солнечной энергии, а также низковольтные части подстанций. Эти сценарии предъявляют высокие требования к уровням безопасности и надежности системы. Разделенная конструкция и выдвижные блоки MNS лучше соответствуют стандартам проектирования.
