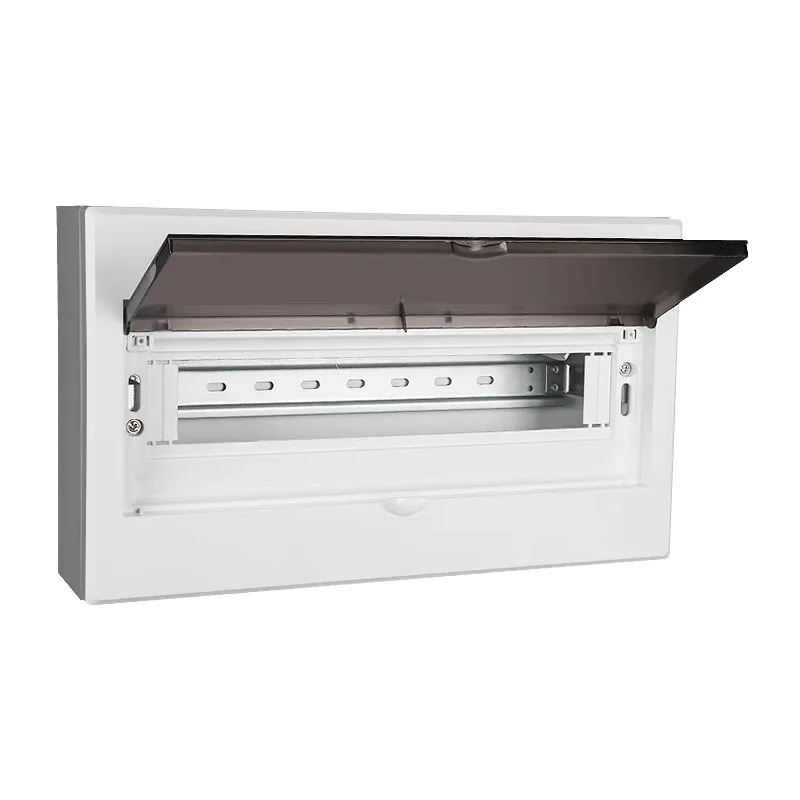

Настенная распределительная коробка освещения

Компания Shangming является профессиональным производителем настенных распределительных коробок освещения из Китая, имеющим собственную фабрику и комплексные процедуры производства и контроля качества. Эта распределительная коробка распределяет электрическую энергию от вышестоящего источника питания, обеспечивая функции защиты, контроля и управления цепями освещения.

Основные функции

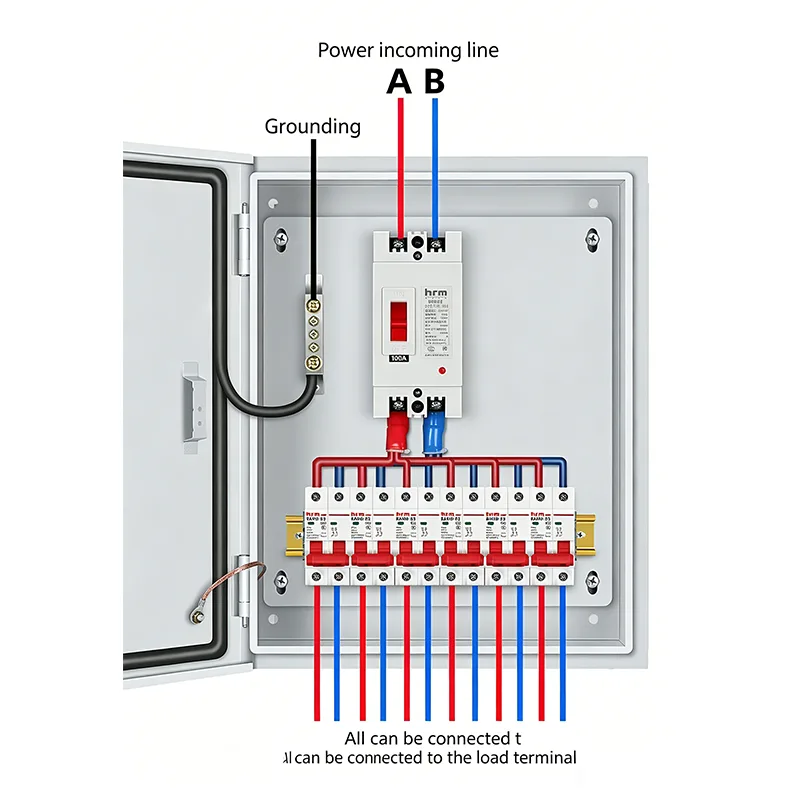

Распределение мощности: Настенная распределительная коробка освещения разделяет основной входящий ток на несколько ответвлений, подавая электроэнергию в разные зоны.

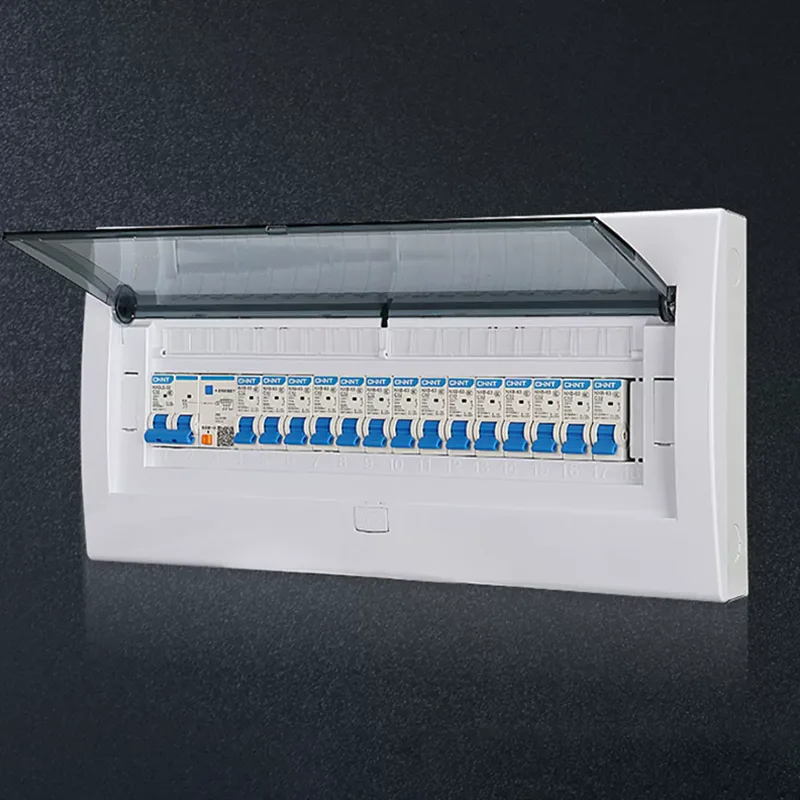

Защита цепи: Распределительная коробка оснащена миниатюрными автоматическими выключателями. Он автоматически срабатывает в случае короткого замыкания или перегрузки, предотвращая возгорание и повреждение оборудования.

Защита от утечки: Оснащенный устройством тока утечки (УЗО), он мгновенно отключает подачу питания при обнаружении поражения электрическим током или утечки, обеспечивая личную безопасность.

Централизованное управление: позволяет операторам удобно управлять освещением всего этажа или территории из одного места.

Сценарии применения и рекомендации по настройке

Настенные распределительные коробки компактны, гибки в установке и обладают комплексными защитными функциями. Мы предоставляем профессиональные решения для различных сценариев применения и рекомендуем вам конфигурации.

1. Жилые и многоквартирные дома

Основные требования: Безопасность, экономичность и соблюдение обязательных правил.

Место применения: Рядом с входной дверью каждой квартиры; стена балкона или кухни.

Особенности конфигурации: 6–12 цепей, включая независимые цепи освещения гостиной, спальни, кухни и санузла;

Все цепи в стандартной комплектации оснащены устройствами защитного отключения на 30 мА в соответствии с «Правилами проектирования жилых помещений»; Сетевые фильтры обычно включаются для защиты светодиодных фонарей от ударов молнии.

Выбор коробки:

В сухих помещениях → Металлический короб с порошковым покрытием, IP30, белый/бежевый;

Балконы, подвалы → Короб металлический порошковый, IP44, влагозащищенный.

2. Офисные и коммерческие здания.

Основные требования: зональный контроль, управление энергосбережением и простота будущего ремонта.

Места применения: Распределительные помещения или низковольтные шахты на каждом этаже; перегородки и колонны в офисах открытого типа.

Особенности конфигурации: 12–18 контуров, разделенных по зонам; Освещение общественных мест можно интегрировать в интеллектуальные системы освещения; Отдельные цепи защитного отключения предусмотрены для влажных помещений, таких как туалеты и чайные комнаты.

Выбор коробки:

Стандартный пол → Короб из холоднокатаной листовой стали с порошковым покрытием (RAL7035, IP40);

Подземная парковка → Короб из нержавеющей стали IP54 с таймером.

3. Торговые центры, супермаркеты и коммерческие комплексы.

Основные требования: Высокая надежность, большое количество цепей, поддержка гибкого управления в рабочее время.

Места применения: Распределительные шахты на каждом этаже; Задние стены магазинов; Специальные боксы для акцентного освещения атриумов/витрин.

Особенности конфигурации: 18–24 контура, поддерживающие независимое управление декоративной подсветкой, рекламными световыми коробами и аварийным освещением; Двойные модули переключения мощности для важных зон; Можно интегрировать таймеры или переключатели с управлением светом.

Выбор корпуса:

Внутри помещения → Крупногабаритный металлический корпус (500×600×150 мм);

Наружный фасад/окно ограждения → Водонепроницаемый корпус IP65, устойчивый к коррозии под дождем.

4. Школы, больницы и общественные здания.

Основные требования: личная безопасность прежде всего, надежное реагирование на чрезвычайные ситуации.

Места применения: коридоры классных комнат, лаборатории, библиотеки; больничные палаты, амбулаторные залы, вспомогательные хирургические помещения; правительственные здания, библиотеки, гимназии.

Особенности конфигурации: Все зоны, доступные для персонала, должны быть оборудованы защитой от утечки 30 мА;

Аварийное освещение и индикаторы эвакуации должны иметь независимые цепи + резервный аккумулятор;

Специальные помещения, такие как лаборатории и аптеки, должны иметь дополнительные интерфейсы изолирующих трансформаторов.

Общее освещение и аварийное освещение нельзя совмещать в одной цепи.

Выбор корпуса:

Классы, палаты → Белый пластиковый корпус, тихий, без металлического лязга;

Подземные гаражи/бюветы → Металлический корпус IP54.

5. Промышленные предприятия и склады.

Основные требования: Прочный, пыленепроницаемый, адаптируемый к суровым условиям.

Места применения: Столбы мастерских, возле ограждений для оборудования; под складскими стеллажами; открытые погрузочно-разгрузочные платформы.

Особенности конфигурации: Меньше цепей (4–8), но больший ток (16–32 А/цепь); Использует автоматический выключатель промышленного класса; Взрывозащищенный вариант для химических и покрасочных цехов.

Выбор корпуса:

Общие цеха → Лист стальной холоднокатаный толщиной 2,0 мм, IP54;

Наружные помещения/зоны с высокой влажностью → Корпус из нержавеющей стали 304, IP65.

6. Инфраструктура

Основные требования: Водонепроницаемый, устойчивый к коррозии, поддерживает автоматическое управление.

Места применения: Доступ для обслуживания боковой стенки туннеля; стены пожарного отсека подземного гаража; возле шкафов управления уличным освещением.

Особенности конфигурации: Оборудован контроллером времени + светочувствительным переключателем; схема аварийного освещения с контролем заряда аккумулятора; На входящие линии добавлен сетевой фильтр 40 кА для защиты от наведенной молнии.

Выбор корпуса:

Корпус из нержавеющей стали IP65 с дренажными отверстиями;

Холодные регионы → Добавьте нагревательную пленку для предотвращения образования конденсата и обледенения.

Наши услуги

Как профессиональный производитель, как только вы обратитесь к нам, Shangming предоставит индивидуальную инженерную поддержку, чтобы быстро ответить на ваши технические вопросы. На основании предоставленной вами проектной информации и чертежей, а также с учетом характеристик нагрузки, устойчивости к короткому замыканию и условий окружающей среды мы точно порекомендуем такие модели продуктов, как GCK/GCS/MNS/GGJ/осветительные коробки. Также доступна настройка.

Мы предоставляем необходимые сертификационные документы и протоколы испытаний, а также полную техническую документацию, включая руководства по установке, электрические схемы, списки компонентов, руководства по техническому обслуживанию и чертежи шкафов (формат DWG/PDF).

Когда продукция покидает завод, мы используем упаковку экспортного стандарта. Шкаф сначала оборачивается перламутровым хлопком EPE, затем помещается во влагонепроницаемый пластиковый пакет и, наконец, упаковывается в обработанный фумигацией деревянный ящик (соответствует стандартам ISPM 15). Внутри деревянная обрешетка заполняется пеной для фиксации, а снаружи армируется стальными ремнями. Основные компоненты индивидуально упакованы из антистатических материалов, чтобы исключить столкновение или повреждение от влаги во время транспортировки.
